HF25系列金屬管浮子流量計

概述

HF25不僅能提高最高的測量精度,還能提高最高的安全性、穩定性。獨特的外形設計更具有美的感受,同時又有高的隔爆性能;HF25採用了磁測感測器及晶片處理技術,並可實現LED瞬時流量數字顯示和累積流量顯示,並可輸出二線制4~20mA標準信號,兼容HART通信協定。還具有高精度的指針指示和設定點報警開關輸出。
星申HF25系列金屬管浮子流量計

測量原理

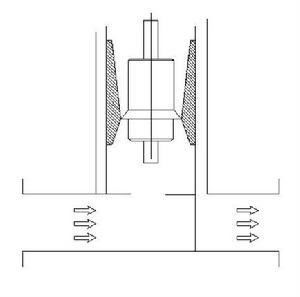

如圖所示,相對應測量介質的某一流量,介質的流速對磁性浮子產生一作用力A,磁性浮子在測量管中穩定某一位置,此時:
G=A+W G--浮子重力 W--阻力
在平衡的過程中,磁性浮子的磁場與指針磁鋼的磁場耦合,磁耦合系統帶動指針,由刻度盤和指針讀出相應的流量值。
星申HF25系列金屬管浮子流量計
星申HF25系列金屬管浮子流量計

性能及技術參數

1.性能:
設定各種變數:現場磁開關.手持器和調試軟體來設定。
液晶顯示:顯示有關變數信息。
瞬時與累計流量輸出與顯示
開關信號輸出
介質參數現場設定或調整
讀過程變數:兩線制4~20mADC電流輸出載入HART協定通訊。
讀取和診斷信息:超出量程報警各種故障診斷且具有防震防磁干擾強等特點。具有零點和量程遷移功能。
防護等級:IP66
2.技術指標
工作電壓:DC24V;
電源引入口為:M20×1.5。
輸入阻抗:>100MΩ;
標準負載電阻:250Ω。
法蘭標準:JB/T82.1-94(或按用戶指定標準)
公稱壓力:1.0;1.6;2.5;4.0;6.3;10.0MPa。
量 程 比:10:1
精 度:1.5% FS(DN15口徑2.0%FS)。
介質溫度:-80~100℃(標準型)
≤200℃(高溫型)
≤450℃(可採用夾套型);
阻尼時間選擇:(0~199秒)。
環境溫度:-35~70℃(LCD)
-40~70℃
測量範圍:水:25~100000L/h(20℃)
空氣:0.7~1800Nm3/h(0.1013MPa, 20℃)
防爆等級:隔離爆炸型:ExdIICT2~T6
本質安全型ExiaIICT2~T6

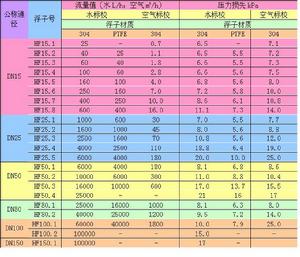

主要規格及參數表

星申HF25系列金屬管浮子流量計

主要結構形式

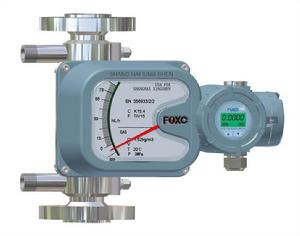

1.標準型

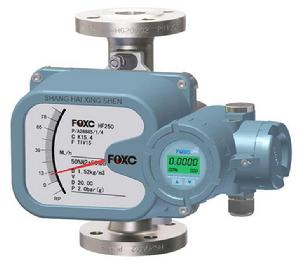

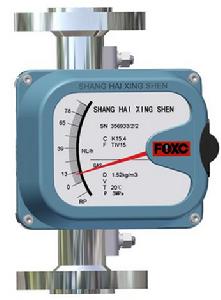

a標準垂直安裝(HF25)
星申HF25系列金屬管浮子流量計
星申HF25系列金屬管浮子流量計

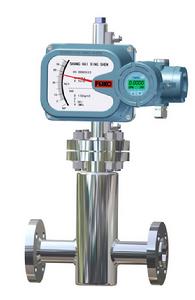

b標準夾套安裝(HF251)

請添加圖片說明

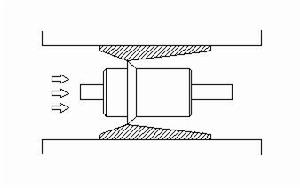

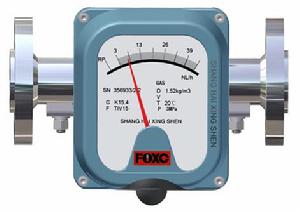

c標準水平安裝(HF252)

特殊型

a特殊水平(HF253)

b特殊垂直(HF254)

選型表
