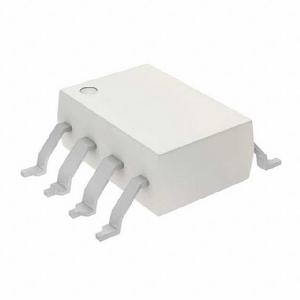

型號介紹
這個器件包含有通過光學耦合到內置高速光子檢測器的 AlGaAs發光二極體,這樣的組合帶來極高數據傳輸率,檢測器采帶滯後閥值設計,提供約 0.25mA 差分模式抗噪能力並將輸出信號顫動降至最低,單通道單位內的檢測器具有三級輸出,可以節省上拉電阻並直接推動數據匯流排。
所有單位兼容 TTL、STTL、LSTTL 和 HCMOS 邏輯,35ns 脈衝寬度失真保證了 125°C 35% 脈衝寬度失真下 10MBd 的信號率。
這個裸晶片的封裝型式有單或雙通道 8-pin DIP 直插型封裝和 20 接點無引線陶瓷晶片載體 (LCCC) 封裝選擇,器件提供有多種引腳型式和渡層選擇。
由於數據表中所列出每個器件的通道都使用相同電氣特性的晶片,包括發射器和檢測器,因此幾乎所有產品的最大絕對規格、建議工作條件、電氣規格和性能特性等幾乎完全相同,如有基於封裝變化和限制造成的部分例外會予以標示。另外,所有器件也使用相同的封裝組裝工序和材料,這樣的相似性可以帶來由其中一個產品所取得數據可以代表其他產品性能和部分有限輻射測試作為可靠性結果。
詳細參數
製造商 | Avago |
產品種類 | 高速光耦合器 |
通道數 | 2 Channel |
最大波特率 | 40 MBps |
最大正向二極體電壓 | 1.85 V |
最大反向二極體電壓 | 3 V |
最大功率耗散 | 200 mW |
最大工作溫度 | + 125 C |
最小工作溫度 | - 55 C |
封裝 | LCCC-20 |
最大連續輸出電流 | 25 mA |
最大下降時間 | 10 ns |
最大正向二極體電流 | 10 mA |
最小正向二極體電壓 | 1 V |
最大上升時間 | 15 ns |
輸出設備 | Logic Gate Photo IC |
描述 | 高速光耦合器 20MBd 1500Vdc Hermetically sealed |
特點
•高可靠性雙通道 20 接點無引線陶瓷晶片載體 (LCCC) 封裝
•-55°C 到 +125°C 性能保證
•Avago 產品型號和 DSCC 標準微電路圖紙雙標誌
•高抗幅射能力
•可靠性數據
•提供 3 種密封型封裝形式
•提供單或雙通道器件選擇 (封裝可能不同)
•高速 40Mbit/s
•有源 (圖騰柱) 輸出
•保證 500V/µs CMR
•1,500Vdc 耐壓
•提供三級輸出
•TTL、STTL、LSTTL 和 HCMOS 邏輯電平兼容
套用
•軍事和航天
•高可靠性系統
•交通、醫療和維生系統
•高速邏輯系統隔離
•開關電源
•隔離匯流排驅動 (網路套用)
•消除接地環路
•電腦外設接口
•取代脈衝變壓器
•高速磁碟驅動器輸出入
•模數和數模轉換隔離
•惡劣環境工業套用
