H72對夾升降式止回閥H72對夾升降式止回閥特點用途

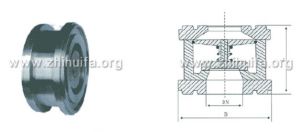

H72對夾升降式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝於多種管路系統，防止介質倒流作用，H72對夾升降式止回閥具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力小；流道通暢，流體阻力小；動作靈敏，密封性能好。H72對夾升降式止回閥廣泛適用於各類流體介質的管道防止回流H72對夾升降式止回閥主要外型尺寸
公稱 壓力 1.0MPa1.6 MPa 2.5 MPa 4.0 MPa
公稱 通徑 DN（mm） 尺寸（mm） 重量 （㎏） 尺寸（mm） 重量 （㎏） 尺寸（mm） 重量 （㎏）
L D L D L D
15 35 52 1.0 35 52 1.0 35 52 1.0
20 38 62 1.5 38 62 1.5 38 62 1.5
25 44 72 2.1 44 72 2.1 44 72 2.1
32 50 83 3.0 50 83 3.0 50 83 3.0
40 57 93 4.0 57 93 4.0 57 93 4.0
50 63 108 5.0 63 108 5.0 63 108 5.0
65 68 128 6.0 68 128 6.0 68 128 6.0
80 72 142 7.1 72 142 7.1 72 142 7.1
100 84 162 9.2 84 168 9.2 84 168 10
125 115 192 12.5 115 194 12.5 115 194 14.0
150 136 218 22 136 224 22 136 224 23.5
200 171 273 35 171 284 37 171 291 39
對夾式止回閥性能及其安裝注意事項
對夾式止回閥是一種通用單向流體閥門。其重量輕，體積小，容易安裝在法蘭之間,閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。安裝注意事項：
放置管道時應注意使對夾式止回閥的通過方向與流體流向一致；
安裝在垂直放置的管路中。對於水平放置的管路，垂直放置對夾式止回閥；
在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連；
在閥板操作半徑範圍內，避免加入管接頭和阻塞物；
不要在對夾式止回閥的前面或者後面安裝一個變徑管；
在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間；
在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板最終受到流體作用。
