概述
簡介：

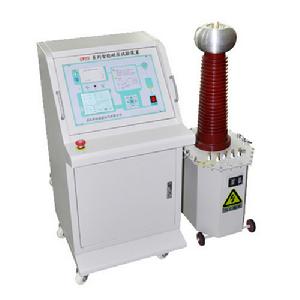

GWYD系列智慧型耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
名詞解釋：
GWYD系列智慧型耐壓試驗裝置，英文名：GWYD series intelligent test device，別名：全自動工頻耐壓控制(箱)台、工頻耐壓控制台、全自動工頻耐壓控制箱、工頻耐壓控制箱、智慧型耐壓試驗裝置技術說明
特點介紹：
- 320×240液晶顯示器、高速熱敏印表機。
- 高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度感測器和高性能14位AD採集晶片。
- 人機對話全鍵盤操作方式，智慧型化工作全過程，任選自動方式和手動方式。
- 實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
- 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
- 具有回零檢測功能，回零確定後才可進行試驗，安全可靠。
- 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
- 逼近式調壓算法，到達設定電壓後自動耐壓計時，計時結束後自動降壓回零。
- 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，並發生聲光報警。
- 精良的軟硬體抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
- 自動錯誤診斷，易於發現和解決問題。
- 可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。
技術參數：
1、使用條件（1）工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
（2） 環境溫度：0～40℃
（3） 環境濕度：≤85% RH（無凝結水）
（4） 海拔高度：<1000m
2、控制箱（台）參數：（常規參數見下表）
（1）計時範圍：0-999S
（2）電壓精度 ≤1.5% ±1個字(F.S)
（3）電流精度 ≤1.5% ±1個字(F.S)
規格 | 容量 | 輸入電源 | 輸 出電壓 | 重量（kg） | |||
相數 | （V） | （A） | （V） | （A） | |||
2/220 | 2 | 1 | 220 | 10 | 0-250 | 8 | 14 |
3/220 | 3 | 1 | 220 | 15 | 0-250 | 12 | 16 |
5/220 | 5 | 1 | 220 | 25 | 0-250 | 20 | 18 |
10/220 | 10 | 1 | 220 | 50 | 0-250 | 40 | 80 |
15/380 | 15 | 2 | 380 | 37.5 | 0-430 | 34.8 | 90 |
20/380 | 20 | 2 | 380 | 50 | 0-430 | 46.5 | 100 |
25/380 | 25 | 2 | 380 | 62.5 | 0-430 | 58.1 | 120 |
30/380 | 30 | 2 | 380 | 75 | 0-430 | 69.7 | 140 |
50/380 | 50 | 2 | 380 | 125 | 0-430 | 116.2 | 160 |
100/380 | 100 | 2 | 380 | 250 | 0-430 | 232.5 | 250 |
說明：輸出容量為5kVA以下（含5kVA）時控制部分為箱式，其它都為台式。 如有特殊參數要求，可按技術參數進行設計製作。 | |||||||
3、試驗變壓器參數：（常規參數見下表）
規格 | 容量 kVA | 低壓側 | 高壓側 | 高壓側（交直流變壓器） | 測量變比 | 60分鐘溫升℃ | 阻抗電壓% | 空載電流 % | 質量 kg | |||
電壓 V | 電流 A | 交流輸出 | 直流輸出 | |||||||||
電壓kV | 電流 | 電壓kV | 電流 | |||||||||
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 50 | 10 | <4 | 19.5 |
3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 50 | 10 | <4 | 27 |
5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 50 | 10 | <4 | 52 |
10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 50 | 10 | <4 | 80 |
15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 50 | 8 | <4 | 120 |
20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 50 | 8 | <4 | 140 |
30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 50 | 8 | <4 | 155 |
50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 50 | 8 | <4 | 184 |
10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 50 | 10 | <4 | 135 |
15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 50 | 8 | <4 | 150 |
20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 50 | 8 | <4 | 215 |
30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 50 | 8 | <4 | 250 |
50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 50 | 8 | <4 | 290 |
10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 50 | 10 | <4 | 180 |
15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 50 | 8 | <4 | 200 |
20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 50 | 8 | <4 | 220 |
30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 50 | 8 | <4 | 280 |
50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 50 | 8 | <4 | 340 |
說明：如有特殊參數要求，可按技術參數進行設計製作。 上表的重量以油浸式試驗變壓器為例，乾式試驗變壓器和充氣式試驗變壓器稍有不同。 | ||||||||||||
