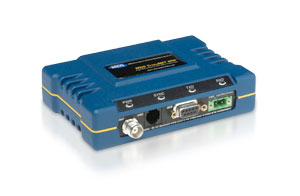

定義
GPS電台是指專門為GPS差分數據下行或上行提供數據鏈的無線數字電台。
設備描述
GPS電台採用了DSP(Digital Signal Processing)技術,抗干擾性能好;接受靈敏度高;傳輸速度快;即使是在很惡劣的條件下也能提供高可靠的通訊服務。其專用的工具軟體方便安裝調試與維護。各品牌GP
S常用的GPS電台有 芬蘭的SATEL以及美國MDS等數傳電台
技術指標
電台規格 | 電台型號/頻率範圍(MHz) | |||
MDS 1710A/C(130~174) | SATELLINE-3AS(d) VHF(135...174 MHz / 218...238 MHz) | |||
MDS 2710A/C(220~240) | SATELLINE-3AS(d)Epic(370…470 MHz) | |||
MDS 4710A/C(330~512) | SATELLINE-EASy Pro(403…473 MHz) | |||
MDS 9710A/C(800~960) | SATELLINE-1870E(868…870 MHz) | |||
工作模式 | 單工/半雙工(MDSx710) 單工/半雙工/全雙工(MDSx790) | 半雙工 | ||
信道間隔 | 6.25kHz 步進 | 12.5 kHz / 20 / 25 kHz(可以通過軟體自行選擇) | ||
射頻/數據機 | 調製類型 | 二進制CPFSK | 1.Satel 3AS,2.PCC 4-FSK,3.PCC GMSK,4.TRIMTALK GMSK(通過軟體可更改) | |
無線速率 | 9600bps,19200bps | 9600bps,19200bps,38400bps(SATELLAR) | ||
連線埠速率 | 300-38400bps可調 | 9600 | ||
頻率頻寬 | 12.5KHz,25KHz | |||
誤碼率 | -111dBm BER 10E-6 | -114 dBm (BER < 10E-3) | ||
發射機 | 發射功率 | 0.5-5W可調(MDSx710) | 10,20,25 or 35 W (SATELLINE-EASy Pro) | |
輸出阻抗 | 50 Ohms | 50 ohm | ||
頻率穩定性 | ±1.5 ppm | < 1 kHz | ||
占空比 | 100% | |||
載波功率穩定性 | ±1.5dB | +2 dB /-3 dB | ||
接收機 | 接收靈敏度 | 110dBm(MDS 1710) | < - 115 dBm (BER < 10E-3)SATELLINE-3AS(d) VHF | |
-111dBm(MDS 2710) | < -115 dBm (BER < 10 E-3)SATELLINE-3AS(d)Epic | |||
-116dBm(MDS 4710) | -114 dBm (BER < 10E-3)SATELLINE-EASy Pro | |||
-105dBm(MDS 24810) | < -108 dBm (BER< 10 E – 3)SATELLINE-1870E | |||
供電 | 電源 | 電壓13.8Vdc(10.5-16Vdc工作範圍) | + 11.8 … + 30 Vdc(SATELLINE-3AS(d)Epic) | |
最大工作電流 | 2安培@5W | 功耗--1.8 W 標準(接收) 120 W 標準 (發射功率35W) 100 W 標準 (發射功率25W)0.4 W 標準 (休眠狀態)---SATELLINE-EASy Pro | ||
接收電流 | 150mA | |||
休眠狀態 | 18mA | |||
外形 | 機箱 | 鑄鋁機箱 | 鋁外殼 | |
尺寸 | 5.08X14.29X18.4cm(MDSX710) 13.33X43.18X38.09cm(MDSX790) | 189×138×71 mm--SATELLINE-EASy Pro | ||
重量 | 1.27Kg(MDSX710) 10.5Kg(MDSX790) | 1420g--SATELLINE-EASy Pro | ||
環境 | 工作溫度 | -30°C-+60°C(MDSX710) -50°C-+40°C(MDSX790) | -25℃…+55℃ -40℃…+75℃(最小/最大絕對值) |
