GDF-002式35MM雙管高射炮

GDF-002 式 35mm 雙管高射炮由 GDF-001 式改進而成,火控系統換裝防空衛士系統 , 輔助瞄準具為費蘭蒂 GSAMK3 型 , 同時還採用了新的光學校準裝置。 1962 年下半年正式投產。台灣於 80 年代初引進 , 與 MIM-7F" 麻雀 " 防空飛彈共同組成 " 天兵 " 防空系統 , 擔負要地防空任務。

基本信息

發展過程

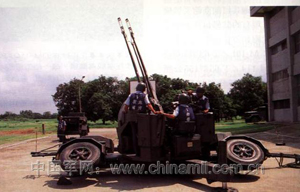

GDF-002 式 35mm 雙管高射炮GDF-002 式 35mm 雙管高射炮

:50年代後期,瑞士厄利空公司發展了供陸軍使用的35mm高射炮。1959年完成首門樣炮,稱GDF-001式。GDF-002式35mm雙管高射炮由GDF-001式改進而成,火控系統換裝防空衛士系統,輔助瞄準具為費蘭蒂GSAMK3型,同時還採用了新的光學校準裝置。1962年下半年正式投產。台灣於80年代初引進,與MIM-7F"麻雀"防空飛彈共同組成"天兵"防空系統,擔負要地防空任務。

性能特點

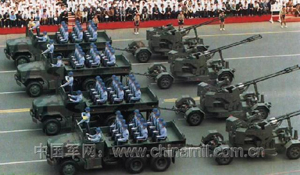

GDF-002 式 35mm 雙管高射炮GDF-002 式 35mm 雙管高射炮

①自動化程度高,射速快,精度高。火力反應時間僅為4.5秒,系統鎖定目標後,可在2秒內射出40發炮彈

②配用火控系統(防空衛士火控系統)性能較先進,具有全天候作戰能力。

③可用卡車牽引也可用飛機空運,機動性能好,可用於複雜地形作戰。

基本數據

口徑35毫米

初速1175米/秒

有效射程4000米

有效射高3000米

理論射速1100發/分鐘

立靶密集度距離公算偏差<1.‰、方向公算偏差<1.3‰

炮身長4424毫米

身管長99倍口徑

炮口裝置炮口制退器和初速測量

高低射界-5°~+92°方向射界360°

高低瞄準速度56°/秒方向瞄準速度112°/秒

配用彈種曳光燃燒榴彈;燃燒榴彈;曳光穿甲燃燒榴彈

燃燒榴彈重1.58千克

火控設備防空衛士雷達火控系統

光學設備費蘭蒂GSAMK3型瞄準具

計算機類型數字式

供彈方式2套自動裝彈系統,7聯裝彈夾

攜彈量238發

行軍狀態長7870毫米

行軍狀態寬2260毫米

行軍狀態高2610毫米

戰鬥狀態長8830毫米

戰鬥狀態寬4490毫米

戰鬥狀態高1710毫米

運動方式6×6卡車牽引

行軍戰鬥轉時間

3人1.5分鐘1人2.5分鐘

行軍狀態全重6700千克

戰鬥狀態全重6300千克

炮班人數3人

識別特徵

①身管制退器特徵明顯,側面為框形測速線圈,除炮口外,前部有兩道固定段。

②射擊時四輪可倒放外翻,炮身由三個千斤頂支撐。

③炮手無防護。
