DYTP電液推桿

產品介紹:

DYTP電液推桿是一種集機、電、液為一體的液壓驅動機械手,適用於需要往復推拉直線(或往復旋轉一定角度)運動,也可用於需要上升、下降或夾緊工作物的場所,並可實現遠距離危險地區的集中或自動控制。

工作原理:

DYTP電液推桿是一種機、電、液一體化的新型柔性傳動機構,它以執行機構(油缸)、控制機構(液壓控制閥組)和動力源(油泵電機等到)組成。根據現場安裝空間及用戶使用情況電液推桿可有多種結構形式(具體見電液推桿外形尺寸圖,也可根據用戶要求定製樣式)。電動機通過正反轉驅動雙向液壓泵正反輸出壓力油,經液壓控制閥送至油缸,也實現活塞桿的往復運動。

產品結構:

液壓控制閥組主要由溢流閥,吸油單向閥,調速閥(用戶要求),液控單向閥(液壓鎖)等組成,也可根據電液推桿的工作特性,設計不同功能的油路組合閥,滿足其工作要求。一般有推出自鎖,拉回自鎖和推拉均自鎖;運行速度有可調速型,不可調速型;電液推桿工作角度有水平推,向上推(包括斜向上),向下推(包括斜向下)等幾種。

產品特點:

(1)結構緊湊、安裝方便、占據空間小、維護簡單。

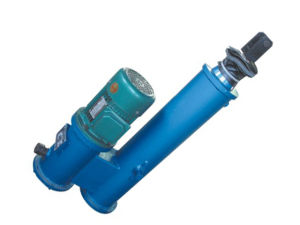

DYTP電液推桿DYTP電液推桿

(2)可帶負荷起動,具有過載保護功能。
(3)迴路設雙向液壓鎖,可停在規定行程範圍內的任意位置並自鎖,且保持輸出力不變。
(4)推拉力,速度(用戶要求)無級可調,驅動力範圍極廣。
(5)因故斷電,推桿自鎖,避免發生事故。
(6)採用全液壓傳動,動作靈敏,運行平穩,能有效緩衝外來衝擊力,行程控制精確(≥0.5mm)
(7)機電液一體化全封閉結構,工作油路循環於無壓的封閉鋼筒里,體積小,不滲油,在惡劣的工作環境下,不吸塵,不進水,內部不鏽蝕,使用壽命長。
