1.概述
DUM3000綜合自動化系統是定義:上海上繼科技在總結了國內外同行多年套用經驗基礎上,
結合國內綜合自動化系統的實際特點,開發研製的集計算機、電力自動化、面向對象的多介質、多協定通訊等多種高新技術於
一體的新一代電力綜合自動化保護系統。
DUM3000系列產品涵蓋了110KV~6KV電壓等級的輸配電線路保護,主設備保護和測量控制系統。並提供了各個電壓等級的變電站自動化的完整解決方案。
2.DUM3000綜合自動化系統的構成
系統總體體系結構
DUM3000變電站綜合自動化系統總體上採用分層分散式體系結構,按縱向分為兩大部分:間隔層自動化系統和
變電站層監控系統,其中間隔層自動化系統的主要構成部分為各種監控單元和通訊匯流排。
間隔層自動化系統
間隔層自動化系統主要由各種保護單元構成如線路保護裝置、主設備保護、調壓電容裝置、小電流接地選線、微機五防裝置和自動化裝置組成。在橫向方面,間隔層的設備或監控單元均可直接下放到開關櫃就地安裝,大大減少了二次接線,各間隔設備相對獨立,只僅僅處於同一現場通訊匯流排上。在安裝方式上,可採用分散、集中組屏等安裝方式。間隔層完成電量和非電量的採集計算,實現對設備、線路等的保護或控制,並為變電站層監控系統提供可靠的通訊接口。
變電站層監控系統
變電站層自動化系統同樣採用分散式結構,包括監控後台軟體、當地監控PC機、遠動通信接口和用於專業管理的工程師站PC機以及專用設備和網路設備等。變電站層自動化系統通過組態完成全站檢測功能,全面提供線路、主設備等的電量、非電量等運行數據,完成對變壓器、斷路器等設備的控制等,並具有保護信息記錄與分析、運行報表、故障錄波等功能。
3.DUM3000間隔自動化系統
DUM3000變電站間隔層自動化系統著眼於當前最新的度算機及通信技術,採用分層分散式體系結構,鍍測量、保護、控制、監測、故障錄波及其分析、運行日誌、事件存儲、保護投退、通訊及參數設定等多種功能於一體,廣泛吸取了國內外同行現有的技術和解決方案,並結合國內的實際情況對二者進行了創新和改造。DUM3000變電站間隔層自動化系統主要定位於35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電器設備和線路的保護及測控,也可作為部分66KV、110KV電壓等級系統中電壓電流的保護及測控。
DUM3000間隔自動化系統的特色
DUM3000變電站間隔層自動化系統總體採用分層分散式體系結構,此體系結構具有高可靠性、系統靈活性、易擴展性和易維護性。此外,DUM3000變電站間隔層綜合自動化系統的特色如下:

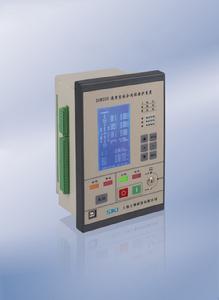

1.高度集成的數位化的具有完整保護的監控單元
監控單元不僅擁有繼電保護完整的保護功能,而且對所有測量量進行數位化的處理和計算,保證了繼電保護的可靠性和安全性。它徹底拋棄了舊式繼電保護裝置的體積大、二次接線繁瑣的缺點,把採集、計算、保護等徹底的封裝在積體電路中,並提供簡單明了的接線端子和通訊口;在定值設定方面,通過監控單元本身提供的功能選單,即可輕鬆完成設定;在運行狀態及保護動作指示方面,監控單元提供多種指示燈;在本地手動操作方面,監控單元提供手動合、分閘按鈕;在手動與自動(就地與遠方)的控制權方面,監控單元配有一個三位鎖,通過它可以及將控制權設定為:“遙控”、“就地”和“停用”三種模式等等。也就是說,DUM3000變電站間隔層自動化系統的系列監控單元是一類高度集成的數位化的具有完整保護的監控單元。
2.友好的人性化人機界面
監控單元具有超大螢幕圖形LCD顯示器,它的尺寸比國內其他同等產品的LCD顯示器大2到5倍,全中文顯示,類似WINDOWS的功能選單,顯示的信息量大:包括遙測量、遙信量、保護定值、電度量、單元自檢信息、通訊原碼、運行日誌、保護動作事件記錄、故障錄波、實時波形等等各種數據、參數、圖形信息。此外,監控單元還有一個極具特色的圖形顯示功能:它可以在LCD上顯示現場實際的一次主接線圖,並能動態刷新該圖上的刀閘位置等信息。為了充分的滿足客戶在人性化方面的要求,該圖可以根據現場情況定製;為了最大可能的節省能源體現人工智慧,LCD顯示器具有螢幕保護功能。也就是說,監控單元不僅在大的保護方面,而且在每個細小的細節方面都無微不至,體現友好的人性化的智慧型化的主導思想。
3.功能高度可靠
監控單元所有元件採用工業級CMOS晶片,在機箱整體結構設計、電源性能設計、電路板布線方案、監控單元的總體通訊匯流排及其體系結構等方面考慮了抗干擾能力、電磁兼容性能、保護動作的實時性,使得它具有極強的抗干擾能力和長時間穩定運行的的性能:在任何情況下保護不會誤動和拒動。DUM3000變電站間隔層自動化系統監控單元通過了國家繼電保護測試中心的電磁輻射、瞬變干擾等9個項目的實驗,結果證明:其電磁兼容性能等指標大大高於國家標準。
4.事件與保護事件的順序記錄(SOE)
監控單元直接使用漢字在LCD上顯示運行事件及保護動作信息,精確到毫秒,且掉電不丟失,累加記錄。同時在有保護事件發生時,通過通訊口,可以把詳細信息送到後台監控系統。這樣就便於用戶分析故障產生原因和就地瀏覽運行日誌等。
5.實時波形顯示及故障錄波
DUM3000變電站間隔層自動化系統監控單元除了通過通訊口上傳故障錄波數據之外,它最大的特色在於單元本身就可現場查看故障錄波波形,有利於進行現場故障分析,進而提高了監控單元自身的獨立性和現場適應性:即可以脫離後台監控軟體進行小型顯示分析,這個國內其它同等產品多數需要後台軟體才能顯示、分析波形來說,具有特殊意義。
6.完備的自檢體系
監控單元在對自身的檢測方面:包括對RAM、ROM、定值、繼電器、AD通道、單元主機板的溫度及測量通道係數正常值的檢測,與其它同等產品來說,特色在於:檢測結果除了可在單元面板上顯示之外,還可以通過通訊口,上傳到後台監控系統或調度端,以便及時發現和排除諸如定值不合理、單元主機板溫度過高等異常。
7.合理有效的許可權控制
監控單元的面板上裝設了三位置鎖開關,通過它可以將控制許可權設定為:“遠方”、“就地”和“停用”三種模式,從而實現遠動遙控、本地手動和保護定值整定等操作之間的轉換。同時,在保護定值設定時須輸入口令,避免人員誤改定值,引起動作。這樣做的目的就是在最大程度上排除人為因素引起的錯誤。比如在本地手動控制斷路器時,須將三位置鎖撥在“就地”位置才可進行手動控制。如果三位置鎖處在“遠方”狀態,即使現場運行人員無意中碰了手動按鈕,也不會引起誤動作。
8.保護和監控相對獨立
監控單元保護和監控所需的信號由各自獨立的交流輸入變換器提供,既滿足了監控精度,又能保證了保護裝置的獨立性和抗飽和性。
4.DUM3000變電站監控系統
1.系統概述
DUM3000監控系統是建立在IEC61968、IEC61970組件構架標準(SCADA/EMS)要求之上的平台級監控軟體系統。它採用面向對象和面向接口的分層分散式體系結構,採用通訊外掛外掛程式式的設計思想,由COM、DCOM、外掛程式DLL結合ACE和TAO組成的不依賴於監控單元(硬體平台)的軟體監控平台。它結合監控單元,可以完成遙信量、遙測量的採集和遙控量與遙調量的下發與執行。從而可以完成諸如母線電壓、主變溫度、頻率、斷路器的位置、刀閘、手車位置、保護動作信號、有功、無功等數據的採集、計算等,同時提供保護動作聲光報警、故障畫面定位、SOE報警或提示、運行報表列印、歷史數據存儲、查詢及分析、電力五防閉鎖、遠動接口、通訊組態、監控畫面組態、運行日誌存儲及查詢等功能。
DUM3000監控系統支持線上雙機熱備份;支持多種通訊單元和眾多的通訊介質:比如傳統的RS232、EIA422/485現場匯流排、PSTN公眾電話網路、GPRS移動通訊網路和現在套用廣泛的乙太網絡。在通訊規約方面,它支持部頒的標準規約如:CDT、SC-1801、IEC60870-5-101、103、104等規約,同時支持某些廠商的自定義通訊規約。
未完 待續。。。
