開發背景
在模擬電視時代，老百姓家裡電視信號的調節主要通過電視節目圖像中的雪花或者重影等現象來判斷調整接收天線的最佳信號方位。常常出現有些節目清晰，有些節目模糊或雪花斑點較多的現象。現在進入數位電視時期後，由於數位電視信號接收具有懸崖效應，如果達到可接收的信號電平和質量時，電視圖像就非常清晰，可以正常收看。但是一旦接收信號的電平或質量達不到最低要求時（即接收門限的時候），電視圖像就會出現卡頓、馬賽克或者黑屏，導致用戶無法正常收看電視了。所以如何保證用戶能正常收看電視節目，並保有一定變化的裕量，就需要工作人員線上路施工、實際安裝的時候進行準確的測試，將接收信號調整到一個最佳的安全收視範圍之內。精準的測量信號接收數值和保有裕量，可以為公司節省了很多後期的維護費用，安裝人員經過一次安裝到位後，不用經常地上門調整維護；同時也增強了用戶清晰、穩定的收視體驗，避免了經常遭遇信號不穩定的投訴返修。產品簡介
手持數位電視測量儀是由北京數位電視國家工程實驗室研製開發的一款數位電視信號測量儀，主要用於無線和有線數位電視入戶安裝時的信號測量及調整，是安裝人員必備的工具。該產品支持國內的數位電視有線(DVBC)和無線（DTMB）兩種傳輸方式，可以測量信號的電平強度、信號質量、載噪比、MER、BER、頻率偏移、多徑等多種參數。
功能配置:
DTMB測量：平均功率，載噪比，MER，BER，多徑測試，模擬同鄰頻干擾檢測，頻率偏移，信道參數等。DVB-C測量：平均功率，載噪比，BER，信道詳細參數等。
DTMB測量參數
頻率範圍 115MHz~858MHz輸入阻抗 75Ω
頻道掃描 掃描頻道總數最多100個頻道
功率電平範圍 5dBµV～110dBµV
電平測量精度 ±1.0dB
調製：TDS-OFDM（QPSK/QPSK-NR/16QAM/32QAM/64QAM）
碼率：0.4,0.6,0.8
保護間隔：420,595,945;
時域交織：240，720
頻寬：8MHz
參數自適應：有效
MER：10to30dB
MER精度:±2dB
多徑測試：
可以識別前回波和後回波的最大時延位置，總多徑數量，但不能計算多徑幅度和具體每個徑的位置；
可以估算有無模擬同頻、模擬臨頻及單頻干擾
DVB-C測量參數：
頻率範圍 115MHz~858MHz輸入阻抗 75Ω
頻道掃描 掃描頻道總數最多100個頻道
功率電平範圍 5dBµV～110dBµV
電平測量精度 ±1.0dB
標準：ITUTJ.83AnnexAstandard,
調製：16QAM/32QAM/128QAM/64QAM/256QAM
符號率：4MS/S~7MS/S
BER：1E-3to1E-9糾錯前/後
功率支持 QAM
接收頻寬 8MHz
產品特點
精確測量信號強度、CN、MER/BER和其他信道參數 128*64高分屏率點陣屏可直接顯示基本測量參數
連線手機APP可獲得更多測量參數
採用二合一的充電/升級接口設計
內置4000mAh大容量電池，並可為智慧型手機充電
尺寸小巧，便於攜帶

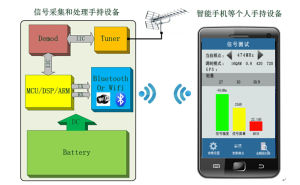

系統結構
系統結構該產品是首款採用和智慧型手機連線的方式顯示測量結果的數位電視測量儀
