基本參數
功能：Clock,calendar,Alarm
封裝/箱體：eDIP
時間格式：HH：MM：SS,Binary
日期格式：DW：DM：M：Y,Binary
RTC存儲容量：113B
電源電壓（最大值）：5.5V
電源電壓（最小值）：4.5V
最大工作溫度：+70C
最小工作溫度：0C
安裝風格：ThroughHole
RTC匯流排接口：Multiplexed
特性
器件特性
·可計算到2100年前的秒、分、小時、星期、日期、月、年七種日曆信息並帶閏年補償； ·自帶晶體振盪器和鋰電池。在沒有外部電源的情況下可工作10年； ·對於一天內的時間記錄，有12小時制和24小時制兩種模式。在12小時制模式中，用AM和PM區分上午和下午； ·可選用夏令時模式 ·時間表示方法有兩種：一種用二進制數表示，一種用BCD碼錶示； ·DS12C887中帶有128位元組RAM，其中11位元組用來存儲時間信息，4位元組RAM用來存儲DS12C887的控制信息，稱為控制暫存器，113位元組RAM供用戶使用； ·數據/地址匯流排復用 ·用戶可程式以實現多種方波輸出 ·可套用於MOTOROLA和INTEL兩種匯流排。——我這裡只闡述INTEL匯流排實現方法 ·三種可程式中斷：定鬧中斷、時鐘更新結束中斷、周期性中斷
DS12C887各引腳的功能說明
GND、VCC：直流電源，其中VCC接+5V輸入，GND接地。 當VCC輸入為+5V時，用戶可以訪問DS12C887內RAM中的數據，並可對其進行讀、寫操作； 當VCC輸入小於+4.25V時，禁止用戶對內部RAM進行讀、寫操作，此時用戶不能正確獲取晶片內的時間信息； 當VCC輸入小於+3V時，DS12C887會自動將電源切換到內部自帶的鋰電池上，以保證內部的電路能夠正常工作。
MOT：模式選擇引腳 DS12C887有兩種工作模式，即Motorola模式和Intel模式。 當MOT接VCC時，選用的工作模式是Motorola模式； 當MOT接GND或不接時，選用的是Intel模式。本文主要討論Intel模式。
SQW：方波輸出引腳 當供電電壓VCC大於4.25V時，SQW引腳可進行方波輸出，此時用戶可以通過對控制暫存器編程來得到13種方波信號的輸出。
AD0～AD7：復用地址/數據匯流排 該匯流排採用時分復用技術，在匯流排周期的前半部分，出現在AD0～AD7上的是地址信息，可用以選通DS12C887內的RAM；匯流排周期的後半部分出現在AD0～AD7上的是數據信息。
AS：地址選通輸入引腳 在進行讀寫操作時，AS的下降沿將AD0～AD7上出現的地址信息鎖存到DS12C887上，而下一個上升沿清除AD0～AD7上的地址信息，不論是否有效，DS12C887都將執行該操作。
DS/RD：數據選擇或讀輸入引腳 該引腳有兩種工作模式： Motorola工作模式中，每個匯流排周期的後一部分的DS為高電平，被稱為數據選通。在讀操作中，DS的上升沿使DS12C887將內部數據送往匯流排AD0～AD7上，以供外部讀取。在寫操作中，DS的下降沿將使匯流排 AD0～AD7上的數據鎖存在DS12C887中； Intel工作模式中，DS被稱作RD。該引腳是讀允許輸入腳，即Read Enable。是讀(RD)信號輸入端。當他有效時表示DS12C887正往匯流排輸出數據。RD信號線在存儲器晶片上被稱作OE信號線。
R/W：讀/寫輸入端 該引腳也有2種工作模式： Motorola工作模式中，該引腳的作用是區分進行的是讀操作還是寫操作，當R/W為高電平時為讀操作，R/W為低電平時為寫操作； Intel工作模式中，此時該作為寫允許輸入，即Write Enable。是寫(WR)信號輸入端。
CS：片選輸入，低電平有效。
IRQ：中斷請求輸入，低電平有效，該引腳有效對DS12C887內的時鐘、日曆和RAM中的內容沒有任何影響，僅對內部的控制暫存器有影響，在典型的套用中，RESET可以直接接VCC，這樣可以保證DS12C887在掉電時，其內部控制暫存器不受影響。
RESET：復位端 在典型的套用中，RESET直接接VCC
價格分析
在各種設備、家電、儀器、工業控制系統中，可以很容易地用DS12C887來組成時間獲取單元，以實現各種時間的獲取。
DS12C887的廣泛套用使其在市場上備受關注，網頁搜尋率居高不下，市場交易活躍，商家報價熱情高，統計其最新的報價，價格從9元/PCS至25元/PCS不等，但報價最為集中的價格段在19元/PCS左右，該型號目前市場備貨還較為充足，但不排除少部分商家仍存在缺貨現象。
採購渠道：搜尋百度DS12C887或淘寶關鍵字時鐘日曆晶片12C887..

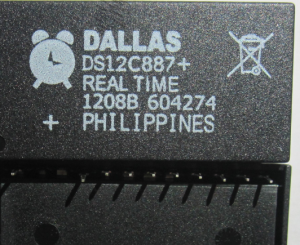

DS12C887
