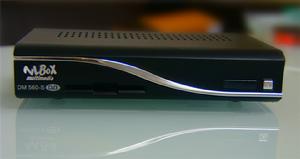

之所以叫DM560S數字衛星機頂盒（DVB-S），因為它屬於DM500部分和DM600外觀的結合體，DM500S的加強版，全世界通用型機頂盒，機器參數做了大量的穩定測試和改進，硬體好，頂級質量。英文名：ZL560S.
款獨具特色的DM，區別於市場上所有的DM500！一件做工精緻緊湊的工藝品！更精良而且不失原版風味！為DM500S的用料加強機型，蘋果盒廠家專業造就用料豪華型產品！
參數
1- 250 MHz IBM PowerPC 處理器 (350 Mips)
2- Linux 作業系統
3- 1 個讀卡器
4- MPEG2 硬解壓
5- DVB-S
6- V.24/RS232 介面
7- 100Mbit 雙向乙太網介面
8- 2 LED 指示
9- 無限多的電視廣播頻道清單
10- 頻道轉換時間小於1秒
11- 全自動服務掃描
12- EPG (電子節目指南)
13- 支持DiSEqC
14- 多語言
15- 數位碼流輸出的SPDI/F介面(AC-3 DTS) /
16- 1個Scart歐插 (軟體控制)
技術參數
中頻輸入:950-2150 MHz
信號電平 - 65 dBm …. - 25 dBm
信噪比 12 dB 最大.
F母頭插座
輸入阻抗 75歐姆
AFC +/- 3 MHz QPSK
輸入符碼率範圍 2 …. 45 M, SCPC / MCPC
糾錯1/2, 2/3, 3/4, 5/6, 7/8, 自動
視頻解碼器:
MPEG-2 和 MPEG-1 兼容
PAL G/ 25 Hz制式
視頻比例 4:3 / 16:9（自動）
音頻解碼器:
MPEG-1 & MPEG-2 層 I / II
立體聲
頻率: 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz
模擬輸出:
輸出電平 L/R 0,5 VSS 600 歐姆 -65
THD > 60 dB (1 kHz)
隔離度 < -65 dB
數字輸出:
輸出電平 0,5 Vss 75歐姆
取樣數字濾波器 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-光纖輸出 (AC3)
視頻參數:
輸入 FBAS 1 Vss +/- 0.3 dB on 75 Ohm
teletext 濾波： ETS 300 472 標準
Scart歐插:
輸出: FBAS,RGB,S-VHS RS
32接口:
比特率 115,2 kBit/s 最大.
插頭 SUB-D-9
固件升級
乙太網口:
網口固件升級
LNB 電源和極性:
LNB 電流 500mA 最大. 短路保護
LNB 垂直極化電壓 < 14V 無負載, > 11.5V（400mA）
LNB 水平極化電壓 < 20V 無負載, > 17,3V（400mA）
LNB 待命狀態電源關閉
接收控制:：DiSEqC 1.0/1.2 SAT 位置/ SAT 選擇，DiSEqC - 馬達控制
電源消耗：< 10W / 12V
輸入電壓：DC12V,交流 +/- 15%
外接電源：
輸入：110-240V AC / 50-60Hz / 0,6A
輸出：12V = / 1A
物理規格：溫度 +15°C...+35°C，濕度 < 80%
尺寸 (W x D x H)： 195 mm x 130 mm x 40 mm
重量： 0,6 kg
機器特點
1.整機美觀，表面美觀，無指紋印，無劃痕！
2.外包裝的S/N 碼和MAC碼以及主機底板上貼的S/N碼以及MAC碼對應完全一致。另外附加一張一致條碼！一機一MAC地址：00：09：34開頭。
3.內置網路變壓器，增加網變功能！外置獨立電源開關！降低干擾！
4.全機均採用全新料以及長壽命零件，2年質量保證期，保守使用壽命3年以上。全機採用環保料生產，愛護環境從我做起。
5.Tuner （獨立高頻頭）選用業內質量最可靠的專業廠商產品，門限較低，所用IC均為純原裝進口工業用級別。
6.外掛程式電容從國外訂做，只此本家擁有此類規格（兼代理放貨）。均為固態和長壽命高頻低阻，性能優異，壽命久，一顆頂多顆普通電容參數。
7.記憶體採用現代 (HYUNDAI)全新高速記憶體，信號強度夠時高速畫面和大數據量畫面穩定無Mosaic。電感單獨訂做，參數達標。
8.增加網變功能，聯網快速準確。訂做晶體達5PPM，為此類晶體最高標準，均做高低溫測試，-10度到+70度正常工作，避免冷機不良情況。晶體與主機板均標有ZL標誌。
9.二，三級管均採用美國仙童（Fairchild）和日本東芝(TOSHIBA)為高科技領域打造的最高性能原料，貼片電容電阻大量採用日本TDK和國巨高精度系列。
10.聲音部分電容採用日本紅寶石(rubycon)系列長壽命高頻低阻。
11.MSA的1117，電壓穩定可靠，三顆藍色網路燈，夜晚更加高雅漂亮，留有並口插針，為用戶誤操作或靜電引起的底層破壞起死回生預留的寫操作接口（禁止個人操作）！
12,精品裝置黑色DREAM遙控器,音視頻AV線，外置12V開關電源，可選配件RS232刷機線，SCART轉色差線
高質量DM560S的發展
2009年2月本批產品測試通過，質量又提高一個等級！r100-R103均加上了200歐的電阻以降低輸出信號的亮度，使畫質看起來更純正，進口材料PCB板，藍色網路燈，紅藍面板燈，帶保護電容高頻頭，負責視頻及高頻頭處使用高級固態電容，視頻部分使用-6高速現代記憶體，名廠1117穩壓，專門根據進口電源改進的低紋波電源。畫面細膩，整機參數調整到了最佳狀態，全機無鉛環保零件，黑色外殼。
2009年6月起 最新版DM560S全部採用黑色外包裝盒，如今DM市場已出現其它廠家的DM560S，更有甚者盜用原廠的宣傳資料和圖片。現特告之，蘋果盒DM560S之區別方法，從2009年6月起，YAPOM公司銷售的DM560S全部統一使用黑色包裝盒，內有保固卡，繁體字，主機板的主控散熱片有ZL標誌，2顆晶體有ZL標誌，主機板有ZL標誌，鋁殼的電容上有JL標誌(因為當時訂做的時候電話通知台灣工廠，發音的原因把Z打成了J)外包裝盒有大寫DVB-STAR ZLBOX標誌，請廣大批發商以及星友購買之前鑑別，謹防假冒！
2009年8月底，最新批次DM560S黑色外包裝盒左上角統一貼有金盾標識，印有品質保證四個字！
2010年3月底， 最新批次DM560S後置電源開關，其他不變，質保期2年！
2010年11月起，最新批次DM560S黑沙雙散熱外殼，遙控器專配高質量DREAM黑色遙控，出廠帶保固卡，三條碼完全一致：共3張條碼，機器主機板與外包裝的S/N碼以及MAC地址對應一致，包裝內附帶一張一致條形碼。
DM560S的關鍵技術及服務
500S因為市場比較混亂，新舊料混用現象嚴重。售後形同虛設，嚴重影響了500S的形象，而DM560S的用料經過YAPOM公司嚴格的審核，其中電容根據嚴格的參數要求定做，大面積的使用高頻低阻及固態電容。
晶體是根據參數的要求定做的+-5PPM的，高低溫偏移頻率不大於0.5PPM，與原廠產的74HCU04D完美的搭配使溫度激烈變化的情況下也能穩定的使用而不會造成不啟動等不良現象。
記憶體採用-6的高速記憶體控制視頻數據的交換，16X16M-6的記憶體負責計算數據的交換，MAS的1117穩壓，加之100MV低紋波電源的輸入，整機視頻畫面輸出細膩。
高頻頭內有保護電容，門限和同類型高頻頭相比低2個點，更容易接收，並且不怕正常短路，不易損壞。全機99%零件無鉛，更加環保，整機無任何舊料，也永遠不用舊料，不做假。
正常使用情況下！此機保守壽命3年以上，正常達5年以上，是因為均採用長壽命零件。
此機為2層版IBM晶片方案設計，沒採用四層版因為沒必要！技術成熟，成品合格率高，不用過多的冗餘做無用功。
