單向鏈路分為兩種類型：一種是光纖交叉相連，另一種是一條光纖未連線或一條光纖斷路。圖1-1中交叉的光纖表示光纖接反的情況，圖1-2中空心線表示一條光纖未連線或一條光纖斷路的情況。
單向鏈路會引起一系列問題，比如生成樹拓撲環路等。
dldp（device link detection protocol，設備連線檢測協定）可以監控光纖或銅質雙絞線（例如，超五類雙絞線）的鏈路狀態。如果發現單向鏈路存在，dldp 會根據用戶配置，自動關閉或通知用戶手工關閉相關連線埠，以防止網路問題的發生。
dldp 協定有如下特點：
1 dldp 是鏈路層協定，它與物理層協定協同工作來監控設備的鏈路狀態。
2 物理層的自動協商機制進行物理信號和故障的檢測；dldp 進行對端設備的識別、單向鏈路的識別和關閉不可達連線埠等工作。
3 當使能自動協商機制和dldp 後，二者協同工作，可以檢測和關閉物理和邏輯的單向連線，並阻止其他協定（如：stp 協定）的失效。
4 如果兩端鏈路在物理層都能獨立正常工作，dldp 會在鏈路層檢測這些鏈路是否正確連線、兩端是否可以正確的互動報文。這種檢測不能通過自動協商機制實現。
1.1.1 dldp 工作原理
1. dldp 協定狀態
dldp 協定有如下狀態：initial（初始化）、inactive（未連通）、active（活動）、advertisement（通告）、probe（探測）、disable（單通）、delaydown 狀態。
表1-1 dldp 協定狀態
2. dldp 協定中的定時器
dldp 協定工作過程中需要用到如下定時器：
表1-2 dldp 協定中的定時器
3. dldp 協定工作模式
dldp 協定有兩種工作模式：普通模式、加強模式。
表1-3 dldp 協定工作模式與鄰居表項老化
4. dldp 工作過程
(1) 如果使能了dldp 的連線埠鏈路狀態為up，dldp 會向對端傳送dldp 報文，同時分析處理對端設備傳送過來的dldp 報文。dldp 處在不同的狀態時傳送的報文類型不同。
表1-4 dldp 傳送報文類型
(2) dldp 對接收到的報文進行如下分析和處理：
a 在認證模式下，對報文進行認證。如果報文通不過認證，dldp 丟棄該報文。
b 對dldp 報文進行處理。
表1-5 對接收到的dldp 報文的處理過程
(3) 如果dldp 沒有收到鄰居的echo 應答報文，會做如下處理：
表1-6 未收到鄰居echo 應答報文時的處理過程
1.1.2 dldp 配置過程中的注意事項
1 鏈路未連通的情況下dldp 不起作用。
2 為確保檢測出單向鏈路，要保證兩端設備的dldp 處於使能狀態、dldpadvertisement 報文傳送時間間隔相等、認證方式和密碼相同。
3 dldp advertisement 報文的時間間隔是可調整的，以便根據不同的網路環境使dldp 對鏈路失效作出更快的回響。此時間間隔應該小於stp 收斂時間的三分之一。如果設定的時間太長，dldp 協定在沒有關閉單向鏈路的情況下已出現stp 環路。如果設定的時間太短，會增加網路的流量，減少連線埠的頻寬。
通常情況下stp 收斂時間為30 秒。
4 dldp 不處理任何LACP 事件，dldp 將連線埠匯聚組中的每條鏈路視為獨立的鏈路進行處理。DLDP 配置

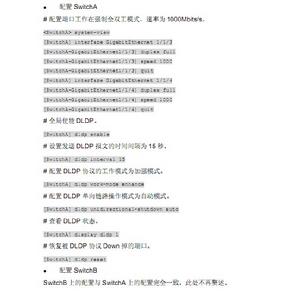

H3C的配置
