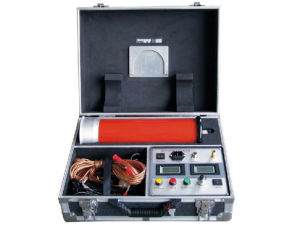

DBZG系列直流高壓發生器

一、DBZG系列直流高壓發生器產品簡介
DBZG系列直流高壓發生器是按照中國行業標準ZBF24003-90《攜帶型直流高壓發生器通用技術條件》的要求，研究、製造的攜帶型直流高壓發生器，適用於電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
DBZG系列直流高壓發生器採用中頻倍壓電路，率先套用最新的PWM中頻脈寬調製技術，閉環調整，採用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，並根據電磁兼容性理論，採用特殊禁止、隔離和接地等措施。使直流高壓發生器具備了高品質、攜帶型，並能承受額定電壓放電而不損壞。發生器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便於現場作業試驗。我公司視質量和信譽為生命，不斷提高科技水平，研製出優質產品，以滿足用戶的需要。
二、DBZG系列直流高壓發生器產品特點
1、同類產品體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便於野外使用。
2、採用先進技術、工藝製造，率先套用最新的PWM中頻脈寬調製技術、脈衝串邏輯陣列調製，採用大功率IGBT器件和電壓大反饋，從而使輸出高壓穩定度更高，波紋係數更小。
3、儀器主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓解析度為0.1kV，電流解析度為1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端採用圓形禁止數字表顯示，不怕放電衝擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節採用進口單個多圈電位器，升壓過程平穩，調節精度高。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優於行業標準。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就按下0.75UDC--1mA的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完後應立即將調壓電位器回到零位上，並應立即按綠色按鈕，切斷高壓並關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設定功能，採用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒採用美國技術研製生產，中頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便於現場作業試驗。
10、底部設有三隻內藏式支撐腳，增加了倍壓筒的穩定性。（適用於200KV）
11、控制箱上蓋可作為防風底座，可與倍壓筒接插，增強倍壓筒的穩定性。
三、DBZG系列直流高壓發生器技術參數
1、一體機
技術參數: 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
額定電壓（KV）: 40 60 60 60 80 100 120 120
額定電流（mA）: 3 2 3 5 2 2 2 5
額定功率（W）: 120 120 180 300 160 200 240 600
機箱重量（kg）: 7 2 2 4.5 2 3 3 4.5
倍壓重量（kg）: 一體 2.5 3 3.8 2.5 4 4 4.5
倍壓高度（mm）: 一體 400 400 500 400 500 500 500
電壓測量精度: 數顯表±（1.0%讀數±2個字）
電流測量精度: 數顯表±（1.0%讀數±2個字）
波紋係數: ≤1%
電壓穩定度: 隨機波動，電源電壓變化±10%時≤1%
過載能力：空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
電源： 單相交流50Hz220V±10%
工作方式： 間斷使用一次連續時間 最長為15分鐘
工作環境： 溫度：-10～40℃相對濕度：室溫為25℃時不大於85%（無凝露）海拔高度：1500米以下
帶電容負荷能力： 被試品電容量無限制，可用1.5倍的額定電流充電
結構特點： 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮
操作箱特點：高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗，過壓保護採用撥置，一目了然，機箱倍壓放置一個鋁合金箱，整機一手可提
2、分體機
技術參數： 200/2 200/5 250/3 300/2 300/5 400/3 400/5 其它等級
額定電壓（KV）： 200 200 250 300 300 400 400 500～1000KV等契約定做
額定電流（mA）： 2 5 3 2 5 3 5
額定功率（W）： 400 1000 750 600 1500 1200 2000
機箱重量（kg）: 4.5 4.5 4.5 5.5 5.5 5.5 5.8
倍壓重量（kg）: 7.9 8.3 9 11 11.5 38 45
倍壓高度（mm）: 965 965 1030 1250 1250 1900 1900
電壓測量精度: 數顯表±（1.0%讀數±2個字）
電流測量精度: 數顯表±（1.0%讀數±2個字）
波紋係數: ≤1%
電壓穩定度: 隨機波動，電源電壓變化±10%時≤1%
過載能力： 空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源： 單相交流50Hz220V±10%
工作方式： 間斷使用一次連續時間最長為30分鐘
工作環境 溫度：-10～40℃
相對濕度：室溫為25℃時不大於85%（無凝露）
海拔高度：1500米以下
帶電容負荷能力： 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點： 環氧玻璃鋼電氣絕緣倍壓筒空氣絕緣、無泄漏之慮
操作箱特點： 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗，過壓保護採用撥置，一目了然，控制箱小，方便現場
