基本信息
(1)DBR位於柱面0、磁頭1、扇區1,其邏輯扇區號為0
(2)DBR包含DOS引導程式和BPB。
(3)BPB十分重要,由此可算出邏輯地址與物理地址。
以上僅DOS(FAT16)為例,由於DOS(FAT16)已經退出歷史舞台,但現在0柱面1磁頭1扇區這個位置仍然是起著類似的作用,所以準確地說,DBR應該改稱為OBR(OS Boot Record)即作業系統引導扇區,如WINXP的OBR(FAT32或NTFS)就是在DOS的DBR基礎逐步演變而來的。OBR(DBR)是高級格式化程式產生的,如FORMAT、PM、DM、DISKPART、WINXP磁碟管理器。
常見問題

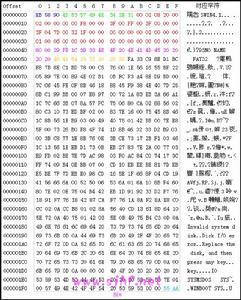

DBR(DOS BOOT RECORD,DOS引導記錄),位於柱面0,磁頭1,扇區1,即邏輯扇區0。DBR分為兩部分:DOS引導程式和BPB(BIOS參數塊)。其中DOS引導程式完成DOS系統檔案(IO.SYS,MSDOS.SYS)的定位與裝載,而BPB用來描述本DOS分區的磁碟信息,BPB位於DBR偏移0BH處,共13位元組。 它包含邏輯格式化時使用的參數,可供DOS計算磁碟上的檔案分配表,目錄區和數據區的起始地址,BPB之後三個字提供物理格式化(低格)時採用的一些參數。引導程式或設備驅動程式根據這些信息將磁碟邏輯地址(DOS扇區號)轉換成物理地址(絕對扇區號)。
相關數據參數
BPB格式 序號偏移地址意義
1 03H-0AH OEM號
2 0BH-0CH 每扇區位元組數
3 0DH 每簇扇區數
4 0EH-0FH 保留扇區數
5 10H FAT備份數
6 11H-12H 根目錄項數
7 13H-14H 磁碟總扇區數
8 15H 描述介質
9 16H-17H 每FAT扇區數
10 18H-19H 每磁軌扇區數
11 1AH-1BH磁頭數
12 1CH-1FH 特殊隱含扇區數
13 20H-23H 總扇區數
14 24H-25H 物理驅動器數
15 26H 擴展引導簽證
16 27H-2AH 卷系列號
17 2BH-35H卷標號
18 36H-3DH 檔案系統號
DBR (DOS BOOT RECORD)DOS引導記錄
X 分區(FAT32)
DBR | FAT表 | FAT表 | X分區數據區 DATA |
DBR位置:分區內第一個扇區即: 0 S 備份:6 S
DBR大小:一般為 32 S或34 S或36 S或38 S其中之一
BPB (BIOS參數塊) 參數塊含義
0D H每簇扇區數 註:數據區起始簇為2 C
搜點(. )法 偏移 1A 1B 為檔案所在簇
第二點所在扇區- 第一點所在扇區/ 第二點所在簇- 第一點所在簇
第一點:55816 S ,(B7 04)1207 C
第二點:56040 S ,(BE 04)1214 C
56040-55816 / 1214-1207 = 224 / 7 = 32
OE H OF HDBR大小 註:FAT表的起始為:F8 FF FF
20 H --23 H本分區大小
24H --27HFAT表大小
DOS引導記錄公式
DOS引導記錄公式:
檔案分配表≡保留扇區數
根目錄≡保留扇區數+FAT的個數×每個FAT的扇區數
數據區≡根目錄邏輯扇區號+(32×根目錄中目錄項數+(每扇區位元組數-1))DIV每扇區位元組數
絕對扇區號≡邏輯扇區號+隱含扇區數
扇區號≡(絕對扇區號MOD每磁軌扇區數)+1
磁頭號≡(絕對扇區號DIV每磁軌扇區數)MOD磁頭數
磁軌號≡(絕對扇區號DIV每磁軌扇區數)DIV磁頭數
