一、DBM-2134電纜識別儀產品簡介
DBM-2134電纜識別儀是我司根據電力行業的需要而研製的一種專用儀器。電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確(方向及幅度的雙重判別)、快速、操作簡單、套用範圍廣等特點。是目前國內同類儀器中技術最先進、性能最優越的新型儀器。它總結並克服了第一代霍爾感應單點接觸式識別儀只能判斷大小而不能判斷方向並在強磁場下無法工作的缺陷,同時克服了第二代U型插槽式識別儀的因漏磁而影響識別的缺陷。由於有了方向及大小的雙重判別使得DBM-2134型電纜識別儀的識別正確率達到了100%。
DBM-2134電纜識別儀由信號發生器和接收識別鉗及指示表三部分組成，信號發生器主要產生特殊的脈衝調製信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上特殊信號時，信號檢測器上電錶指針與施加信號頻率同步擺動，用接收識別鉗信號檢測器時其它電纜線上檢測到的信號則要小很多且方向相反，通過電錶指示幅度及方向，很容易判定被測電纜。
二、DBM-2134電纜識別儀產品特點
適用於各種型號電纜中的停運電判別；識別所要尋找的電纜；對於電纜溝、橋架及固定在牆上的電纜尤為方便。
1. 識別準確，無折衷判斷，準確率100%
2. 大鉗口ф150適合各種電纜；
3. 保護電路可靠不怕輸出短路
4. 輸出大小可調、適合各種場合；
5. 操作簡單，不需培訓，一看即會
6. 整套儀器小巧美觀
三、DBM-2134電纜識別儀技術指標
一）發射機信號發生器：
1.電源：AC220V50HZ
2.脈衝電壓：60V
3.脈衝電流：20A
4.輸出功率：1KVA
5.脈衝序列：1-2秒間隙調製
6.重量：6.3Kg
7.尺寸：260*180*110mm
二）接收鉗及指示表：
1.電源：無
2.檢測電流：5A～40A
3.檢測方式：夾住式
4.判別：方向及大小
5.鉗口：開口≤180mm
6.閉合時內徑：≤150mm
三）產品基本配置：
1.脈衝發生器1台
2.識別夾1個
3.識別接收器1台
4.電源線1根
5.接地導線1根
6.檢測導線1根
7.夾子2個

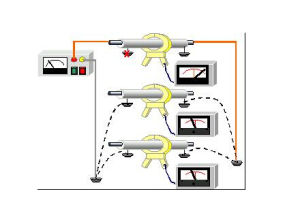

電纜識別儀工作原理示意圖
