詳細資訊

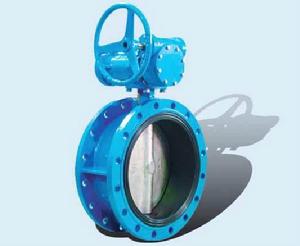

D341X蝸輪傳動法蘭式蝶閥密封圈材料：天然橡膠(NR)-20～+85℃ 乙丙橡膠(EPDM)-40～+125℃
丁腈橡膠(NBR)-20～+82℃ 矽橡膠(SI)-70～+150℃
氟橡膠(FPM)-23～+150℃ 氟丁橡膠(CR)0～+80℃
丁基橡膠(IIR)-40～+100℃ 聚四氟乙烯塑膠(PTFE)+10～+150℃
適用介質：淡水、污水、海水、空氣、蒸氣、食品、藥品、各種油類、酸類、鹼類、鹽類等。
法蘭連線尺寸：GB/T17241。6-98； GB9115-88
尺寸標準
| 通徑(DN) | L | D | D1 | Z-d | H | Ho | A | B | |
| 50 | 108 | 165 | 125 | 4-18 | 63 | 360 | 193 | 125 | |
| 65 | 112 | 185 | 145 | 4-18 | 70 | 321 | 193 | 125 | |
| 80 | 114 | 200 | 160 | 8-18 | 83 | 346 | 193 | 125 | |
| 100 | 127 | 220 | 180 | 8-18 | 105 | 387 | 193 | 125 | |
| 125 | 140 | 250 | 210 | 8-18 | 115 | 411 | 193 | 125 | |
| 150 | 140 | 285 | 240 | 8-18 | 137 | 447 | 193 | 125 | |
| 200 | 152 | 340 | 295 | 8-18 | 164 | 572 | 165 | ||
| 250 | 250 | 395 | 350 | 12-22 | 206 | 646 | 165 | ||
| 300 | 270 | 445 | 400 | 12-22 | 230 | 738 | 175 | ||
| 350 | 290 | 505 | 460 | 16-22 | 248 | 761 | 175 | ||
| 400 | 310 | 565 | 515 | 16-22 | 289 | 877 | 210 | ||
| 450 | 330 | 615 | 565 | 20-26 | 320 | 938 | 210 | ||
| 500 | 350 | 670 | 620 | 20-26 | 343 | 993 | 210 | ||
| 600 | 390 | 780 | 725 | 20-30 | 413 | 1131 | 210 | ||
| 700 | 430 | 895 | 840 | 24-30 | 478 | 1476 | 320 | ||
| 800 | 470 | 1015 | 950 | 24-33 | 525 | 1533 | 320 | ||
| 900 | 510 | 1115 | 1050 | 28-33 | 585 | 1655 | 320 | ||
| 1000 | 550 | 1230 | 1160 | 28-36 | 640 | 1765 | 400 | ||
| 1200 | 630 | 1455 | 1380 | 32-39 | 755 | 1995 | 400 | ||
