CT17-35彈簧操作機構

CT17 -35彈簧操動機構可供操作40.5kV真空斷路器、及合閘功與之相當的SF6斷路器。

介紹

其性能符合GB1984《交流高壓斷路器》和本產品《技術條件》的要求;機構合閘彈簧儲能方式有電動和手動兩種,合、分閘操作有電磁鐵和手動旋鈕操作兩種。可進行重合閘操作,具有自由脫扣功能。手動操動機構具有手動儲能、手動合分、過電流保護功能。電動操動機構具有電動合分、過電流保護功能。機構儲能效率高,噪音小,運行平穩;整體結構緊湊,合閘功大,體積小,重量輕,壽命長。

結構特點

機構採用夾板式結構。儲能電機及驅動部分、合閘凸輪及輸入軸、輸出軸等布置在左右側板之間,使各部分受力合理,穩定性好。合閘彈簧、行程開關布置於側板外側,便於檢修和更換。合分閘電磁鐵拆卸方便。儲能指示、合分指示、計數器布置於機構正面,便於觀察。主要軸兩端有滾動軸承,轉動靈活,傳動效率高。機構通過固定在左右側板間的兩根角鋼上的安裝孔,用M12螺釘安裝於手車或固定櫃及其斷路器的基架上。機構輸出軸在機構的後方,可正裝又可倒裝,或任意方向安裝,操作簡單、結構新穎、動作可靠、體積小、機械壽命可達1萬次。

工作狀態

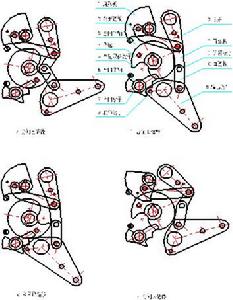

分閘未儲能狀態

分閘已儲能狀態

合閘未儲能狀態

合閘已儲能狀態

CT17-35彈簧操作機構 CT17-35彈簧操作機構

常見故障解決

故障現象 原因 解決方法
分閘速度低 分閘速度和機構沒有太大關係。 調整斷路器的分閘彈簧預拉力(對真空斷路器也可調整超程)
合閘速度低 合閘彈簧預拉力小 增大合閘彈簧預拉力
合閘凸輪曲線不合適 和機構生產廠家聯繫。
合閘不到位 合閘彈簧預拉力小 增大合閘彈簧預拉力
固有合分時間短 半軸扣接量不合適 增大半軸扣接量,但要注意低電壓時合分是否正常。
電動儲能後電機不停 行程開關節點壞 更換
經常燒毀合分閘線圈 合分閘線圈是短時工作制設計的,輔助開關切換不可靠,導致長期帶電。 1 機構合分閘是否到位2 檢查輔助開關結點是否燒蝕3 檢查輔助開關是否調整到位。
電機經常燒毀 二次供電線路電壓升高使電機絕緣破壞 1 檢查二次供電線路
機構卡滯,使負載增大,電機發熱燒毀 手動儲能幾次,檢查是否有卡滯。
電機儲能不工作,手動儲能沒問題 直流電機正負極接反(交直流兩用電機不存在此問題) 調整正負極接線次序
