CSI5200機械狀態油液分析儀是迷你實驗室的組成部分，該實驗系統可提供全面的油液分析結果。更短時間內獲取精確的磨損顆粒分析CSI5200機械狀態油液分析儀通過對比新油與在用油油樣的介電常數來分析油液化學性質的改變。通過提高對小顆粒的靈敏度改進了艾默生有關鐵質/非鐵質分離的專利方法。CSI5200機械狀態油液分析儀為雷射顆粒計數改進了油樣輸入方式，降低了由於放置使大顆粒沉澱而漏檢的機會。CSI5200機械狀態油液分析儀通過將鐵質顆粒、非鐵質顆粒、大顆粒和小顆粒分離至單獨的過濾樣片，使磨損顆粒分析更快捷、更簡便 。
CSI5200 CSI5200機械狀態油液分析儀在測試過程中，每一步都會有儀器上的彩色的LED和PC螢幕說明給出提示，以免漏掉操作步驟。測試過程大概需要8分鐘。測試結束後，即可使用AMS設備管理組合—機械狀態管理軟體來查看和分析相關的記錄數據。AMS機械狀態管理軟體能夠通過多種預測性維護技術得出的數據對機械類和旋轉類設備的狀態進行診斷和預測，最終全面監測每個設備，提供更準確的診斷，從而發現潛在的設備問題。
完整系統的組成部分

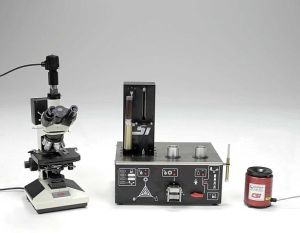

CSI5200機械狀態油液分析儀是迷你實驗室的組成部分，該實驗系統可提供全面的油液分析結果，包括顆粒計數(ISO/NAS)、PPM分布、鐵質密度、油液化學性質、含水量、粘度以及詳細的磨損顆粒分析。除CSI5200機械狀態油液分析儀以外，迷你實驗室還配有52DV數字粘度計、52ZM立體顯微鏡、51CV圖像抓取工具和AMS機械狀態管理軟體等。
ASTMD7416-08
CSI5200機械狀態油液分析儀符合ASTM標準：ASTMD7416-08。ASTMD7416-08標準確保用戶只要能夠遵循標準化操作準則，便可獲得可重複的結果。該標準對CSI52DV數字粘度計、CSI52ZM立體顯微鏡和AMS機械狀態管理軟體也有相關說明。
CSI5200機械狀態油液分析儀技術規格
長度：17.25英寸(43.8cm)寬度：14.25英寸(36.2cm)高度：17.87英寸(45.4cm)重量：27.7磅(12.5kg)
輸入：100-240VAC，6A，47-63Hz輸出：15VDC,7.5A
按鍵位於CSI5200機械狀態油液分析儀前面板，並可以在軟體中仿真顯示和控制使用9針sub-D線纜通過RS-232C接口連線電腦(隨儀器提供電纜)15針sub-D連線埠，CSI5200機械狀態油液分析儀數字粘度計專用1個9針sub-D接口，連線電子天平9600波特通信率多個前面板LED燈顯示測試狀態兩個排油孔通向廢料容器
CSI5200機械狀態油液分析儀必須選擇合適的溶劑用於稀釋和清潔。清潔少味的煤油比較經濟、普遍，可用於大部分試樣。在製作過濾樣片時，推薦使用庚烷或石油醚。在進行測試步驟“3”和製作過濾樣片時，可在溶劑中添加異丙醇，以幫助消除水污染的影響。
軟體中和儀器面板上LED顯示的彩色三向量圖能綜合反映磨損、化學性質和污染的報警狀態。
化學指數—潤滑油劣化介電常數—介電常數的絕對測量
污染指數—水和所有顆粒的污染情況非鐵質大顆粒指示非鐵質顆粒>60微米微滴污染指示—自由水微滴或其它腐蝕性液體微滴
CSI5200機械狀態油液分析儀樣品中總水量的百分比
符合ISO4406和NAS1638標準PPM顆粒分布(ppm)：>4μm，4-6μm，6-14μm，且>14μm
鐵質指數–鐵質顆粒>5μm鐵質大顆粒指示–鐵質顆粒>60μm鐵質大顆粒鐵質小顆粒非鐵質大顆粒非鐵質小顆粒
儲存溫度：32-120°F(0-50°C)
操作溫度：59-86°F(15-30°C),
溫度變化保持在±5°F(3°C)範圍內
樣本準備和測試時間：大約8分鐘
樣本需求量：大約50毫升(標準4盎司採樣瓶的半瓶)
潤滑油類型：所有工業潤滑油
清潔：用煤油沖洗
校準：對測試1和2，必須使用艾默生供
應的校準液每星期校驗檢查一次
第3頁
CSI5200機械狀態油液分析儀訂貨信息
CSI5200機械狀態油液分析儀標準配件(CSI5200儀器隨附)
A5200TVCSI5200機械設備狀態油液分析儀
MHM-93030或MHM-93038測量稀釋程度的電子天平，RS232接口
MHM-92610從非壓力潤滑系統抽取油樣的採樣泵
MHM-10647煤油或者其它溶劑用聚乙烯洗瓶
MHM-995191000毫升燒杯
MHM-99528分離鐵質/非鐵質顆粒的手持式(A5051MR-1)
磁性取樣器(配套筒)
MHM-92642夾取過濾切樣片的夾子
B5051WC廢油容器
MHM-10603棉簽
MHM-10605一次性10毫升注射器
MHM-10610一次性30毫升注射器
A50053校準液
MHM-92079聚乙烯管
MHM-926315微米濾膜
MHM-10698透明塑膠採樣瓶
A5051VP-DM或A5051VP-IN真空泵
CSI5200機械狀態油液分析儀必需附屬檔案
A475100AMS機械狀態管理系統軟體OilView迷你實驗室模組
CSI5200機械狀態油液分析儀推薦附屬檔案
A0052DVCSI52DV數字粘度計
A510050數子粘度計校準液
A5052ZM-DMorA5052ZM-INCSI52ZM立體顯微鏡
A52XGA-USBCSI51CV磨損顆粒圖像抓取工具
A475103磨損顆粒分析軟體模組
A475101AMS設備管理組合：機械狀態管理系統OilViewLIMS
(實驗室信息管理軟體模組)
CSI5200INSTALL油液分析項目啟動服務
使用CSI5200機械狀態油液分析儀可對液壓油和潤滑油進行現場測試。
綜合反饋油液的化學性質、污染狀態和磨損狀態，無需多種專門的分析儀器，避免長期依賴非現場的測試服務
結果更準確，診斷更容易
通過集成的實驗操作，省去了專門為磨損顆粒分析製備顯微樣片的步驟
符合ASTM標準：ASTMD7416-08
概述
無形的腐蝕、污染、潤滑不當、以及機械磨損是設備故障的主要根源。測試潤滑油是必要手段，但事實證明，送樣品到異地實驗室有時會延誤時機、降低效率。
CSI5200機械狀態油液分析儀是多功能分析儀，專用於檢測齒輪、泵、壓縮機、透平機、發動機、液壓系統和過程機械中存在的潤滑油相關問題。
CSI5200機械狀態油液分析儀允許您在現場測試油液和潤滑油，無需寄送樣品到異地實驗室，從而為您節省時間，切實有效地獲得分析結果。
