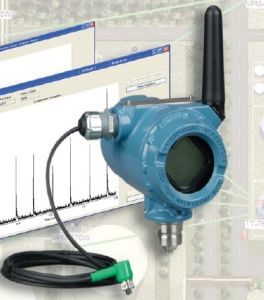

CSI 9420 無線振動變送器

CSI 9420 無線振動變送器

2 2 2

CSI9420無線振動變送器

樽祥儀器樽祥儀器

CSI9420無線振動變送器將振動監測擴展到了一個新的套用領域。除大AMS智慧型設備管理系統軟體中的CSI9420無線振動變送器設備儀錶盤直多數振動監測任務外,CSI9420無線振動變送器還特別適用於難以巡檢觀的界面顯示感測器、變送器和被監測生產設備的狀的設備,CSI9420無線振動變送器如冷卻水塔、泵站、遠程設備以及危險區域。態—將PlantWeb.的優勢拓展到WirelessHART設備。
AMS智慧型設備管理系統通過EDDL(電子設備描述語言)
一般來說,CSI9420無線振動變送器能夠為任何可能涉及大範圍工程、CSI9420無線振動變送器布為不同廠商的設備提供了一致的用戶界面和圖形化的診線或安裝成本偏高的套用提供優秀的替代解決方案。在斷信息。當需要時,可以使用該界面查看更詳細的診斷數先進電子設備提供高度準確性的同時,經IEC認可的據,包括振動頻帶能量趨勢圖和壓縮頻譜圖。
WirelessHART標準還可提供卓越的可靠性。
控制室內操控全局
CSI9420無線振動變送器通過Modbus或OPC將旋轉設備的總體狀態信息直接發至控制室。振動總量數據可以CSI9420無線振動變送器子及轉軸類的問題,如不平衡、不對中或機械鬆動等。相比之下,PeakVue讀數則能夠可靠地測量設備中的機械衝擊。PeakVue值的提高,可以直接反應發展中的潛在問題,諸如潤滑不當、滾動軸承故障或齒輪缺陷等。振動總量和PeakVue讀數的同時增加,則可能檢測到過程控制問題引發的故障,如泵的氣蝕。
AMS機械狀態管理系統軟體將詳細的診斷數據自動傳送至維護人員辦公室,其中包括振動總量、頻帶能量、高解析度頻譜和波形。一旦保存在AMS機械狀態管理系統軟體資料庫中,這些測量數據所傳遞的診斷價值和使用艾默生業內領先的CSI2130機械分析儀採集的數據價值是等同的。
CSI9420無線振動變送器在您需要時,信息觸手可及
當需要在採集周期之間更新讀數時,可以從AMS機械狀態管理系統軟體直接啟動按需採集功能,不用離開辦公桌即可快速便捷地訪問有關旋轉設備的當前狀態信息。
靈活的配置選項
再無電源後顧之憂
CSI9420無線振動變送器有兩個電源選項。針對真正的無線體驗,使用SmartPower電池模組。基於WirelessHART標準定義的低功率輸出,CSI9420無線振動變送器可以在使用省電設定(刷新速度設為每2小時)時實現高達10年的使用時間;當使用默認設定(刷新速度設為30分鐘)時,使用壽命約為3-4年。
假如需要更高的刷新速度,建議使用外部直流電源模組,這樣可以支持不受次數限制的操作,甚至維持每分鐘一次的最高刷新速度。
就地指示與檢查
液晶屏(選配)可以就地讀出感測器值和變送器診斷信息,簡化設備端的調試和故障排除操作。振動測量和診斷的本地指示還可準確、實時地驗證運行狀況。無論變送器安裝方向如何,都可以旋轉液晶顯示屏,方便閱讀。
計畫和管理無線網路
AMSWirelessSNAP-ON套用軟體是劃時代的工具,兼具計畫和管理無線網路功能。從工廠平面圖或航拍照片開始,通過簡單的點擊拖拽即可定位網關和無線設備。之後,AMSWirelessSNAP-ON套用軟體將會把您擬定的方案和行業最佳實踐進行對比,提供相關建議幫助您快速建立一個可靠的無線網路。
在設備安裝後,AMSWirelessSNAP-ON套用軟體通過提供通信路徑和網路狀態的圖形概覽,幫助您管理網路。
CSI9420無線振動變送器終極簡化
艾默生基於IEC62591(WirelessHART)行業標準打造了完全自組織無線網路。智慧型無線網關(SmartWirelessGateway)進行自動管理—包括適應不斷變化的環境,因而無需手動設定通信路徑。一旦建成網路,即可隨時添加新的設備。相反地,即使去除一個設備,數據也會通過其它既定路徑繼續報送,不會發生間斷。
輕鬆安裝
CSI9420無線振動變送器與所有艾默生智慧型無線變送器一樣易於安裝。CSI9420無線振動變送器一旦設備接通電源,將會自動建立與鄰近無線設備的通信,建立一個通向網關的路徑,CSI9420無線振動變送器並開始傳送數據。CSI9420無線振動變送器所有無線變送器均可充當中繼器,中繼來自其它設備的數據,能夠在任何規模的工廠和工業園內進行網路擴展。
網路穩定
智慧型無線網關將無線網路接至主機系統和數據套用軟體,如AMS設備管理組合。通過網關能夠全面管理網路:定期採集數據或者按需採集。通過網關還可配置網路,以最小化功耗運行並確保網路的穩定性,同時保持數據的可靠性高於99%。
最佳安全性
針對無線網路安全性,艾默生推出了基於IEC62591標準的多層方案,可以確保數據始終得到保護—不管發生什麼情況。許可權和驗證可以確保僅有授權設備方可加入網路,同時還有128位加密技術保護信息。即使環境苛刻,通道跳躍也能維持運作。
AMSWirelessSNAP-ON軟體通過圖形直觀顯示無線網路。
CSI9420無線振動變送器
艾默生擁有全系列智慧型無線變送器,適合多種套用,包括溫度、壓力、流量和液位等。此外,智慧型無線適配器THUM的套用允許任一HART設備無線傳輸測量值和診斷信息。用戶可以使用與有線設備相同的工具和軟體來遠程訪問和維護艾默生無線設備,從而保留現有的使用習慣、培訓和維修程式。
與主機系統無縫集成
可輕鬆配置和傳輸測量信息至任何兼容Modbus或OPC的主機,包括艾默生DeltaV和Ovation數字自動化系統或其它工廠自動化系統以及歷史資料庫。
通過AMS機械狀態管理系統軟體分析數據
AMS機械狀態管理系統軟體可以保存並分析來自CSI9420無線振動變送器的振動數據。憑藉數據導入模組,用戶只需使用簡單的拖放操作,即可輕鬆映射數據。AMS機械狀態管理系統軟體將預測性技術與全面分析工具相結合,為工廠設備狀態提供準確的評估。
艾默生智慧型無線解決方案的核心是自組織網路,其嚴格的安全性、無限可配置性和數據可靠性可與有線系統相媲美。
振動總量和PeakVue值的大小可以幫助識別潛在的機械故障。不過,一旦判斷設備出現潛在機械故障後,就需要詳細數據以查明確切原因和故障嚴重程度。憑藉CSI9420無線振動變送器的先進診斷技術,您可以獲取該關鍵信息。
高解析度波形
振動波形(如下所示)是CSI9420無線振動變送器進行所有振動測量的基礎。每一個波形都是由數千個在幾秒鐘時間內採集到的樣本組成的複雜數據集。
加速度波形在一些套用中可能有所幫助,而PeakVue波形則是診斷潛在軸承和齒輪缺陷不可缺少的工具。由於其數據量較大,無線振動波形的採集往往不夠頻繁。艾默生智慧型無線解決方案採用多種數據壓縮技術來提取信息,促進更簡便的無線網路傳輸。
CSI9420高解析度頻譜
首先採用的壓縮技術是FFT分析,將振動波形轉換為頻譜(如下所示)。頻譜數據不僅使傳輸檔案大小降低了60%以上,同時使頻率信息的可讀性更高。較小的數據量除加快系統回響速度外,也降低了功耗。
壓縮頻譜圖
壓縮頻譜圖源於相同的波形數據,包含與高解析度頻譜圖相同的頻率和振幅信息,不過數據已進一步壓縮了98%。這樣,就可以在不到一秒的時間內在網路中傳送數據。
CSI9420無線振動變送器
最後,CSI9420無線振動變送器使用數據壓縮技術將頻譜分割為三個預定頻帶(如下圖所示),然後計算出每個頻帶內的振動能量,並將這些數值傳送到AMS機械狀態管理系統軟體進行趨勢分析和警示。
頻帶故障類型範圍CSI9420無線振動變送器
1轉子振動:不平衡,不對中(還有傳動帶缺陷)2–65Hz
2轉子諧波:鬆動、電氣故障、葉輪葉片問題65–300Hz
3高頻:軸承和齒輪缺陷,潤滑和泵的氣穴300–1000Hz
下圖說明了如何使CSI9420無線振動變送器振動數據來檢測和診斷潛在故障。當振動總量(黑色線)增加時,系統會對出現潛在故障的機器進行標誌,以示警告—但不會指明故障性質或嚴重性。
三個頻帶的趨勢表明,轉子振動(綠色)和轉子諧波(藍色)的讀數穩定,而高頻振動(紅色)的讀數在急劇增加。這將觸發AMS機械狀態管理系統軟體中的相關報警信息以提醒設備維護工程師。
通過檢查壓縮頻譜圖(下圖中趨勢上面的小圖),可以確認故障性質為高頻類。對PeakVue頻譜和波形進行按需採集後,將會對具體的故障性質以及嚴重性提供決定性分析。利用CSI9420無線振動變送器和AMS機械狀態管理系統軟體的高級診斷,維修人員通常在警報出現在控制室之前,就能定位和解決問題。
某一頻率範圍內的能量,針對轉速為1500和1800RPM的4極電機進行了最佳化。註:固定頻帶。
通過AMS機械狀態管理系統軟體中的數值趨勢分析並將其與適當的報警等級相比,形成智慧型報警系統,不僅可以在設備狀態惡化時向您發出通知,還能提供故障原因的相關信息。
振動總量趨勢表明機械健康狀態正在惡化,但沒有指出問題的根源。高頻率能量帶的趨勢提供了進一步分析——用戶可以通過檢查壓縮頻譜圖確認結果。
通過將頻譜分割為多個頻帶,我們可以區分不同故障類型的相關頻率。
CSI9420無線振動變送器
CSI9420加速度感測器1
-DC偏置範圍:2-3Vdc
-DC輸入範圍:0-5Vdc
-AC輸入範圍:2.5Vpeak(100g’s峰值)(980m/s2峰值)加速度感測器2
-DC偏置範圍:2-3Vdc
-DC輸入範圍:0-5Vdc
-AC輸入範圍:2.5Vpeak(100g’s峰值)(980m/s2峰值)溫度感測器
-DC輸入範圍:-22°F到250°F(-30°到+121°C)
CSI9420無線振動變送器機械設備狀態值:
1.振動總量,速度值(1或2個感測器)
2.PeakVue總量(1或2個感測器)
3.溫度(僅1個感測器)變送器狀態值:
1.環境溫度
2.供電電壓
3.感測器偏置電壓高級診斷(可選項)
1.頻帶能量
-轉子振動(2-65Hz)
-轉子諧波(65-300Hz)
-高頻(300-1,000Hz)
CSI9420無線振動變送器2.壓縮頻譜圖
-Fmax:150,300,600,或1,000Hz
CSI94203.高解析度振動頻譜
-Fmax:1,000Hz
-解析度:800或1,600lines
-非平均或4次平均
CSI9420無線振動變送器4.高解析度波形
-所有測量均基於4,096個點的高解析度波形
英式,公制或國際單位制
可選配5位數字的LCD集成表頭,用於顯示包含工程單位的HART參數讀數(°F,°C,in/sec,mm/sec,g’sandm/s2)每次傳輸都會刷新最高刷新速度:每分鐘1次
0-95%
儲存溫度:-22°F到185°F(-30°C到85°C)無LCD操作溫度-22°F到185°F(-30°C到85°C)有LCD操作溫度-4°F到176°F(-20°C到80°C)
標準:1分鐘到60分鐘(用戶可選)節能:24小時一次(用戶可選)
物理規格
無線智慧型電源模組-本安型-可更換-鋰電源模組包外部直流電源模組
-輸入電壓:10-28VDC支持無限使用壽命—推薦在需要較高刷新速度時使用
CSI9420無線振動變送器-配置123
振動總量(分鐘):3060120
頻帶能量(小時):888
頻譜(小時):242424
波形(日):303030
使用壽命(年):3.569
CSI9420無線振動變送器-外殼
-框架——低銅鋁
-漆——聚氨酯
-O型圈——丁腈橡膠接線端子和電池包
-PBT
CSI9420無線振動變送器-天線
-集成PBT/PC全方位天線
振動感測器必須直接安裝在被監測的設備上變送器可以安裝在距離感測器100’(30.5m)內的距離
無LCD顯示時,4.6磅(2kg)有LCD顯示時,4.7磅(2.1kg)
NEMA4X/IP66
(1)基於兩個加速度感測器的配置,並在70華氏度環境溫度(21°C)運行的條件下,得出使用單一智慧型電源模組時的使用壽命。持續暴露在不適合溫度環境下可能會降低最多20%的使用壽命。
滿足EN61326的所有要求
CSI9420無線振動變送器RMS速度:+/-0.4dB(對應+/-4%)PeakVue:+/-0.4dB(對應+/-4%)溫度:+/-4°C
註:基於WirelessHART設備對已知的標準激振(通常為100Hz時1g)的測量,測量精度為絕對精度。所示值反映了穩定條件下(20℃,無外部干擾)設備的預計工作性能。導致這種測量偏差的原因包括電子元件和感測器的頻率回響。
CSI9420無線振動變送器振動:+/-0.2dB,24個月以上溫度:+/-2°C,24個月以上
模數轉換電路通過比較動態測量結果和內部參考信號,對每次數據刷新自動進行自標定
依照IEC60770-1標準,測量最高振動水平達50g加速度(10Hzto10KHz)時設備無任何功能性損失
感測器和連線
CSI9420無線振動變送器靈敏度:25mV/g(2.5mV/m/s2)頻率範圍:96到600Kcpm(1.6到10kHz)幅值範圍:±100g(±980m/s2)解析度:3mgrms(0.03m/s2rms)穩定時間:≤2sec溫度範圍:-40到+250°F(-40to+121°C)重量:0.81oz(23gm)感測器類型:低功耗,側接一體式電纜
CSI9420無線振動變送器
你是無線用戶嗎?
正如任何一位工廠經理所說:如果你無法測量設備狀態,就無法改進它。改進獲取信息手段就能為你提供這樣的機會:在減少運行成本的同時改進質量、提高產量和設備可用率。此外,設備狀態的改進還有利於執行新的環境和安全標準。雖然這些全部都指向提高設備監測的需求,但許多經理仍認為相應成本會高於效益。
如果使用有線系統,可能會存在類似情況,但無線網路則排除了傳統壁壘,並重新定義了成本公式。無線網路能夠大幅度減少工程、材料、和實施成本,而這些成本的節約才僅僅是個開始。
構想下你可以使用增加的信息做些什麼?無線—即使不能完全消除—也可以大幅度減少您工廠內的“監測盲點”,另外通過提供所需信息,讓工人更有效地工作。CSI9420幾乎可以從任何位置對您的關鍵生產設備進行預測性診斷,最終延長設備運行周期,提高一致性,降低異常情形的風險。越來越多的工廠正在轉向無線解決方案,現在的問題是:“你是無線用戶嗎?”
CSI9420無線振動變送器通過無線自組網將全面的振動信息,包括高解析度頻譜和波形,傳送給運行和維護人員。
對難以巡檢的設備進行精確的振動和溫度監測
可提供全面振動信息,包括振動總量、頻帶能量、高解析度頻譜以及波形
集成艾默生專利PeakVue技術,用於軸承和齒輪診斷
通過IEC62591(WirelessHART.)網路安全可靠地傳送數據和設備警報
可以通過Modbus或OPC輕鬆集成至任何伺服器或工作站,由AMS設備管理組合軟體提供詳細診斷
概述
堅固耐用的CSI9420無線振動變送器是第一個通過無線自組網提供全面振動數據的設備,能夠同時為運行和維護人員提供有關設備狀態的豐富信息。振動總量、PeakVue和溫度讀數可以輕鬆集成到任何控制系統或工廠的歷史資料庫,同時可以通過AMS設備管理組合:智慧型設備管理系統軟體或任何兼容EDDL的其他軟體顯示診斷數據。如需高級診斷,可以傳送高解析度數據至AMS設備管理組合:機械狀態管理系統軟體來查看趨勢和進行分析。
