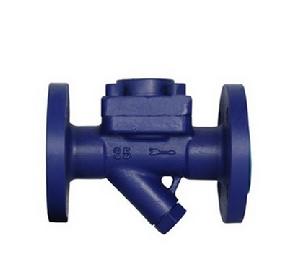

膜盒式蒸汽疏水閥的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；最大背壓率 ≤80% ，膜盒堅固，使用壽命長。
CS46H膜盒式蒸汽疏水閥適用於蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用範圍很廣。
CS46H膜盒式蒸汽疏水閥 工作原理
CS46H膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處於冷凝狀態。閥門處於開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低於飽和溫度 15 ℃和 30 ℃兩種膜盒供選擇。
零部件
| 膜盒 | 1Cr18Ni9Ti |
| 膜片 | 哈氏合金 |
| 過濾網 | 1Cr18Ni9Ti |
外型尺寸
| 產品型號 | 通徑 (mm) | 連線方式 | 閥體材料 | 工作壓力 範圍(MPa) | 最高允許溫度℃ | 外形尺寸 (mm) | |||
| L | H1 | H2 | W | ||||||
| CS46H-16C CS46H-25C CS46H-40C | 15-20 | 法蘭 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 32-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
