計數器
簡要說明：
N 位同步級聯計數器可由超前進位電路實現，不需要外加控制，此功能由兩個
計數控制輸入端和進位輸出端完成。PE、TE 輸入端均為高電平時，計數有效，當
計數超過“15”時，進位輸出端CARRY OUT(CO)即產生一正向輸出脈衝，其脈衝
寬度約等於Q1 輸出正向寬度，此正向溢出進位脈衝可使下一級聯電路有效，時鐘
無論為高電平或低電平，均可實現PE 或TE 輸出的邏輯轉換。
引出端符號：
/CLEAR 清除端
CLOCK 時鐘輸入端
CARRY OUT 進位輸出端
PE 計數控制端
TE 計數控制端
P1~P4 並行數據輸入端
Q1~Q4 計數器輸出端
/LOAD 並行置入數據控制端
VDD 正電源
Vss 地
工作條件
電源電壓範圍…………3V～15V
輸入電壓範圍…………0V～VDD
工作溫度範圍
M類…………－55℃～125℃
E 類………….－40℃～85℃
極限值：
電源電壓…...－0.5V～18V
輸入電壓……－0.5V~VDD+0.5V
輸入電流…………….±10mA
儲存穩定…………－65℃～150℃

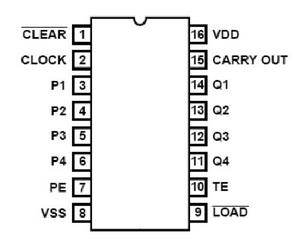

引出端排列：
