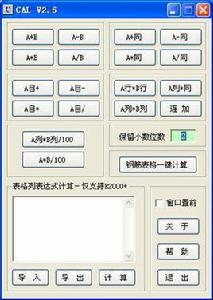

CAD計算器採用基於AutoCAD的VBA編寫,能夠拾取CAD中的文本進行 批量計算,如行*行、列*列等,支持鋼筋表格一鍵計算:自動根據鋼筋直徑、單根長度、根數自動計算共長、共重。免費軟體,無任何功能和時間上的限制。

基本信息

初始化

1、 本站程式可能用到的控制項comdlg32.ocx、xpcmd.ocx、Calculator.ocx,如位於程式資料夾請複製到windows\system32或winnt\system32。

2、如程式運行不正常或啟動出現系統錯誤,可下載安裝VB6運行庫 ,如仍出錯,可點擊windows開始-運行,輸入regsvr32.exe C:/Windows/System32/Calculator.ocx和regsvr32.exe C:/Windows/System32/xpcmd.ocx類似語句。

操作

1、 情況-:不含列、行、自A+B、A-B、A*B、A/BA+同、A-同、A*同、A/同A*B/100A、B、結果為多個數據時,只能採用點選的方法,A、B、結果數據之間個數應相等且需一一對應。

2、 情況二:含列、行、自A自+、A自-、A自*、A自/A行*B行、A列*B列、A列*同、A列*B列/100連加A、B、結果為多個數據時,可以採用CAD的任何選擇方法。

3、 情況三:表格列表達式計算約定c0~c9表示一列數據,c0~c9僅僅是一個代號,C9並不表示第9列,根據程式提示選擇c0~c9數據,每列數據個數應相等,c為小寫。支持+、-、*、/、^、(、)、=如:c3=c1*c2/100c4=c3*2.5每列保留小數位數:採用該列第一行數據的小數位數

4、使用方法,以A+B為例:1、啟動CAD2、點擊A+B,將切換至CAD3、採用點選的方法選擇第一批文本,確定,A4、採用點選的方法選擇第二批文本,確定,數目同第一批,B5、採用點選的方法選擇第三批文本,確定,數目同第一批,A+B,6、第三批為結果,第一批第1個文本+第二批第1個文本=第三批第1個文本,以此類推

5、約定1、A、B表示一批文本,需點選,運算元和結果一一對應,見上2、A行表示一行文本,文本插入點不在一列的均可認為在一行,可點選或視窗選擇,程式將自動對應3、A列表示一列文本,文本插入點不在一行的均可認為在一列,可點選或視窗選擇,程式將自動對應4、A自表示對自身進行操作,可點選或視窗選擇,程式將自動對應5、連加:選擇一批文本,可點選或視窗選擇,確定,再選擇一個文本存放結果6、同:需鍵盤輸入數據,表示一批數據執行同樣的操作

6、鋼筋表格一鍵計算1、點擊鋼筋表格一鍵計算按鈕2、程式將自動切換到最後打開的CAD,採用任意方法選取鋼筋表格中的鋼筋直徑、單根長度、根數、所在列的數據,程式將自動根據鋼筋直徑、單根長度、根數自動計算共長、共重。3、共長、共重保留小數位數:採用該列第一行數據的小數位數
