鋼種大類
耐磨鋼材質：BTW1規格：10-80*1000-2500*2000-8000標準：GB/T709-2006

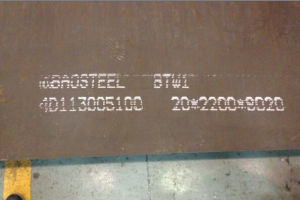

btw1耐磨板btw1耐磨板
化學成分
C：0.90-1.20Si:≤0.40Mn:6.00-9.00Cr:0.30-3.00V:0.10-2.00Mo:0.10-2.00
產品特點
採用電弧爐+垂直連鑄工藝生產，鋼材具有高純潔度，組織均勻，具有優良的衝擊韌性與耐磨性能
製造工藝
電爐→爐外精煉→連鑄→熱送→熱軋→固溶→精整→成品檢測→出廠
套用場合
可廣泛套用於刮板輸送機、礦山破碎機械、輸送管道、工程車輛和挖掘機等礦山煤礦等領域
交貨狀態
採用水韌處理態、黑皮交貨，可以是切邊交貨，也可以是毛邊交貨，請在契約註明
交貨硬度
鋼板水韌處理後硬度≤250HBW
力學性能
BTWσb:650-800σ0.2:400-480A%:≥20Z%:≥20AKv2:≥50HBW≤250
顯微組織
奧氏體組織+彌散碳化物
耐磨性能
衝擊磨損試驗：200N、600N轉速上試樣180轉/分鐘，下試樣200轉/分鐘衝擊振幅與頻率：振幅2mm,頻率：231分鐘實驗轉數：9萬轉
強化機理：BTW系列耐磨鋼在中低衝擊載荷下，具有應變誘發馬氏體相變的特性。隨著衝擊載荷的提高，應變誘發馬氏體相變含量增加，其強化層硬度隨之增高，耐衝擊疲勞耐磨性也提高。在應變誘發馬氏體的同時，還伴有相變塑性和相變韌性，大幅降低疲勞裂紋擴展速率
焊接特點
BTW系列產品具有優良的焊接工藝性能，可選用熔化極氣體保護焊（MIG）的方法進行自動焊接，工藝穩定、性能可靠。焊材需選用BTW專用焊絲或CHM18-8Mn焊絲
焊接要點
焊前準備：無需預熱，清理焊接坡口，正確選用焊材，正確選用保護氣體。焊接過程：焊接熱輸入儘量≤12kJ/cm,嚴格控制道間溫度（≤150℃），採用多層多道焊，道次間及時採用水冷冷卻焊縫，從而保證焊接性能。
焊後處理：焊後無需熱處理，可適當進行錘擊以消除焊接應力
焊接接頭探傷結果
X射線探傷，依據GB/T3323-2005（BI級合格），末發現超標缺陷。超音波探傷，依據GB11345-89（BI級合格），末發現超標缺陷。超聲相控陣探傷，末見連續缺陷，少量點狀缺陷
產品規格
BTW14*2000*6000進口耐磨鋼板
BTW15*2000*6000進口耐磨鋼板
BTW16*2000*6000進口耐磨鋼板
BTW18*2000*6000進口耐磨鋼板
BTW110*2000*6000進口耐磨鋼板
BTW112*2000*6000進口耐磨鋼板
BTW115*2000*6000進口耐磨鋼板
BTW116*2000*6000進口耐磨鋼板
BTW118*2000*6000進口耐磨鋼板
BTW120*2000*6000進口耐磨鋼板
BTW125*2000*6000進口耐磨鋼板
BTW130*2000*6000進口耐磨鋼板
BTW132*2000*6000進口耐磨鋼板
TAW133*2000*6000進口耐磨鋼板
TAW135*2000*6000進口耐磨鋼板
TAW140*2000*6000進口耐磨鋼板
TAW145*2000*6000進口耐磨鋼板
TAW146*2000*6000進口耐磨鋼板
TAW148*2000*6000進口耐磨鋼板
TAW150*2000*6000進口耐磨鋼板
TAW160*2000*6000進口耐磨鋼板
TAW170*2000*6000進口耐磨鋼板
TAW180*2000*6000進口耐磨鋼板
