簡介
廠商名稱：ANALOGDEVICESINC
英文描述：5VHigh-SpeedRS-232Transceiverswith0.1uFCapacitors
中文描述：DUALLINETRANSCEIVER,PDIP20
封裝：PLASTIC,MO-095AE,DIP-20
適用於所有的線路驅動器/接收器ADM2xx系列EIA-232-E和V.28通信接口，尤其在±12V沒有應用程式的時候。ADM223，ADM230L，ADM235L，ADM236L和ADM241L設有一個低功耗關斷模式，可降低功耗至小於5μW，因此它們非常適合電池供電設備。兩個接收器保持在關機啟用ADM223。ADM233L和ADM235L不需要任何外部元件，ADM233L和ADM235L在印刷電路板空間是特別有用的，起到關鍵作用。ADM230L系列的所有成員，除了ADM231L和ADM239L，包括兩個內部電荷泵電壓都從一個單一的+5V電源轉換器操作。

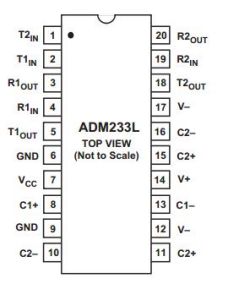

引腳圖特性
5V單電源
符合所有EIA-232-E和V.28規格
120kb/s的數據傳輸速率
在主機板上DC-DC轉換
接收器在關閉時活動
外掛程式升級MAX223/230-241
外掛程式升級AD230-AD241
套用
電腦
外設
數據機
印表機儀器

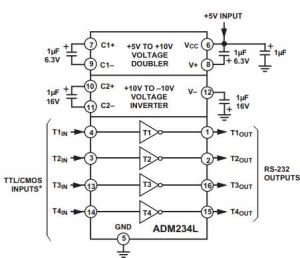

電路圖
