簡介
AD6655是一款混合信號中頻接收器，內置雙通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一個寬頻數字下變頻器(DDC)。旨在為低成本、小尺寸、多功能通信套用提供解決方案。

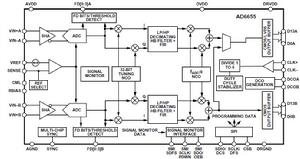

AD6655功能框圖這款雙通道ADC核心採用多級、差分流水線架構，並集成了輸出糾錯邏輯。每個ADC均具有寬頻寬、差分採樣保持模擬輸入放大器，支持用戶可選的各種輸入範圍。集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
ADC數據輸出端在內部直接與接收機的數字下變頻器(DDC)相連，以便簡化布局並減小互連寄生效應。數字接收機擁有兩個通道，具有靈活的處理能力。各接收通道均具有四個級聯信號處理級：32位頻率轉換器（數控振盪器，NCO）、半帶抽取濾波器、定點FIR濾波器以及 fADC/8 固定頻率NC 展開
除接收機DDC外，AD6655還具有多種功能，可簡化系統接收機中的自動增益控制(AGC)功能。快速檢測特性可以通過輸出四位輸入電平信息實現快速超量程檢測，並且延遲很短。
此外，利用ADC的4個快速檢測位，可程式閾值檢測器可以監控傳入信號的功率，且延遲很短。如果輸入信號電平超過可程式閾值，粗調閾值上限指示器就會變為高電平。由於此閾值指示器的延遲很短，因此用戶可以迅速調低系統增益，從而避免發生超量程情況。
第二個與AGC相關的功能是信號監控器。該模組允許用戶監控傳入信號的複合幅度，這有助於設定增益以最佳化系統整體的動態範圍。
數字處理完成後，數據可以直接路由至兩個外部14位輸出連線埠，這些輸出可以設定為1.8 V至3.3 V CMOS或1.8 V LVDS。CMOS數據也可以僅使用連線埠A，通過交錯式配置，以雙倍數據速率輸出。
AD6655採用64引腳LFCSP封裝，額定溫度範圍為?40°C至+85°C工業溫度範圍。
產品聚焦
集成雙通道、14位、150 MSPS ADC。
集成寬頻抽取濾波器和32位覆信號NCO。
快速超量程檢測和帶串列輸出的信號監控器。
取得專利的差分輸入在最高450 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
靈活的輸出模式，包括獨立CMOS、交錯式CMOS、IQ模式CMOS和交錯式LVDS。
SYNC輸入可以使多個器件同步。
3位SPI連線埠用於暫存器編程和暫存器回讀。
套用
通信
無線電系統的多樣性
多通道數字接收機 (3G)
TD-SCDMA, WiMax, WCDMA, CDMA2000, GSM, EDGE, LTE
I/Q 解調系統
智慧型天線系統
通用軟體無線電
寬頻數據套用
