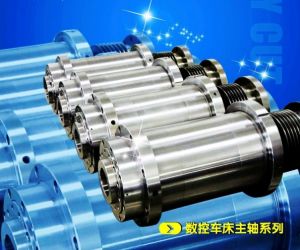

A2-5-170車床主軸

基本參數

主軸鼻端規格：A2-5編碼器帶輪規格:XL54T16AS

A2-5-170車床帶聯主軸

最高工作轉速：5000min驅動功率:5.5KWKW
潤滑方式:油脂潤滑徑向動載荷:63.325KN
主軸通孔直徑:56.00mm徑向靜載荷:85.850KN
冷卻方式:自然冷卻適應卡盤：OP-205/OP-206

密封結構

主軸兩端採用多重迷宮密封結構，即使在主軸靜止的情況下，也能有效防止切削液的進入，從而確保主軸內部零件的使用壽命。在主軸的前端蓋上設計有排水孔，水平安裝時請將排水孔朝下，產品的前法蘭上設計有氣幕保護接口，用戶使用時將通過乾燥過濾後的壓縮空氣接入，更能有效防止水汽及粉塵的入侵，不使用氣幕保護接口時，請不要將螺絲擰出。

軸承結構與靈活的選配方式

靈活的軸承選配方式－－為滿足不同檔次的工具機使用性能，用戶可以根據自身產品的特點來決定選擇軸承的品牌，我們鄭重承諾：無論您選用哪個品牌的軸承，只要精度等級檢驗合格的，我們均保證將其精度、速度與剛度得到最大限度的發揮。

外部聯接件與平衡

驅動所需用的V型帶輪採用高強度QT500鑄造，經過兩次熱處理後進行高精度加工，無論從耐磨和吸震方面相對鋼材都具有明顯的優勢，編碼器帶輪採用同步帶輪。所有外部聯接件除了單件平衡以外，裝配完畢後進行了整體平衡，用戶在使用過程中如需拆卸帶輪，請一定保持原有的裝配方向，以避免軸承使用壽命縮短和影響使用精度。

零部件與產品精度

所有主體零部件均採用不同的合金鋼鍛造，經過多次特殊熱處理精密加工而成，需要精度保證的位置其尺寸公差均精確到0.002以內，個別位置尺寸公差控制在0.001mm以內。主軸鼻端錐度面及端面跳動在0.003mm以內，主軸內孔用校棒在300mm處跳動0.005mm以內。
