用途
主要套用於空調系統中,保持供/回水管路間的壓差恆定,以提高系統效率及保障安全。特點

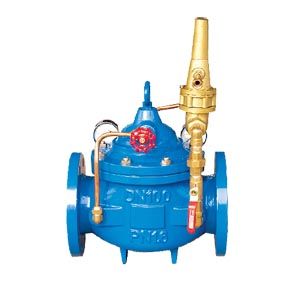

1、800X壓差旁通閥是一種用於空調系統供/回水之間以平衡壓差的閥門。2、800X壓差旁通閥可提高系統的利用率,保持壓差的精確互定直,並可最大限度地降低系統的噪音,以及過大壓差對設備造成的損壞。
3、800X壓差旁通閥優越於其他平衡閥的地方在於它沒有執行機構,完全介質自身的壓力差來達到平衡系統的功能,節約能源及安裝空間,是一種智慧型型閥門。
原理

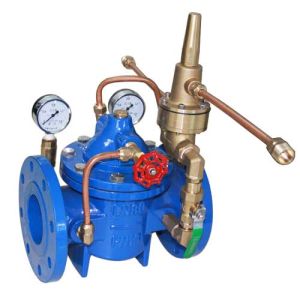

導閥的兩個控制管分別與高壓源(供水管)和低壓源(回水管)聯接。當高低壓壓差大於設定值時導閥打開,主閥隨之打開,一部分高壓水通過ZF800X直接流回回水管。壓差恢復後,ZF800X自動關閉。800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室,對壓力變化信號進行比較,輸出主閥開度信號,控制主閥開度,從而控制主閥的進出口壓差在設定值上。
當主閥進出口間壓差變化時,接管A與接管B間壓差發生變化,此變導閥的開度。壓差大時導閥開度大,控制室通過C管的下泄水量增大,主閥控制室壓力下降,主閥開度增大,主閥進出口間壓差變小。反之,若主閥進出口間壓差變小,則導閥開度變小,主閥控制室壓力上升,推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
技術參數
△公稱通徑:DN40~600△公稱壓力:1.6MPa
△工作溫度:0~80℃
△密封試驗:1.1倍公稱壓力
△殼體試驗:1.5倍公稱壓力
執行標準
△法蘭尺寸:GB/T17241.6△試驗檢驗:GB/T13927
主要外形尺寸
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 210 | 235 | 270 | 290 | 372 | 396 | 455 | 550 | 745 | 800 | 830 | 860 | 860 | 950 | 1100 |
H1 | 280 | 280 | 295 | 310 | 340 | 365 | 420 | 450 | 470 | 490 | 520 | 550 | 580 | 630 | 650 |
H | 80 | 88 | 95 | 104 | 130 | 131 | 152 | 175 | 210 | 235 | 270 | 300 | 340 | 370 | 430 |
A1 | 155 | 155 | 165 | 180 | 200 | 220 | 230 | 255 | 300 | 340 | 420 | 430 | 450 | 510 | 530 |
A | 380 | 330 | 350 | 365 | 410 | 455 | 470 | 530 | 610 | 680 | 750 | 800 | 830 | 880 | 980 |
安裝說明
1、裝卸:800X壓差旁通閥應小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管,保護塗裝層,閥門應小心地放落地下,不能直接落於地面。
2、安裝前的檢查:在裝卸到目的地後,首先按ACOL提供的說明書上的內容檢查確認,配管是否正確,連線是否可靠,運輸過程中有無對閥門進行損壞,各種零件是否完整。
3、旁通閥安裝前應清理管道中的雜質,檢查相應的法蘭應與閥門的法蘭的壓力等級,公稱通徑相一致,以保持管路的暢通。
4、在壓差旁通閥前後,應安裝兩隻閘閥,以檢測及維修時使用。
5、壓差導向閥之感應壓力的管道應直接接在供水及回水管道上,以達到能準確反應供回管之間的壓差,為安裝使用的方便,可在感應管道上裝上小球閥。
6、壓差嚮導閥上兩個接壓口,上面一個口接到回水管道上,下面一個口接到供水管道上。
注意事項
1、800X壓差旁通閥不要用於高於公稱壓力的管道上。
2、800X壓差旁通閥不要用於其它不合適推薦的介質上。
3、800X壓差旁通閥不要暴露於冰凍的溫度下。
4、800X壓差旁通閥不能套用於由ACOL推薦的範圍之外。
