概述
700X水泵控制閥是一種安裝在高層建築以及其他給水系統的水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前。閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘或水擊聲；當水泵完全停止後，閥門再完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的衝擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計。通過電磁閥的導控實現準確的啟閉。使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝、維修方便。
水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。
恩光700X水泵控制閥水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（註：內閥內一般消耗損傷品為膜片和 ...
但在工程中套用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥套用設計規程》（送審稿）為基礎，結合本人的體會來闡述上述諸方面的{TodayHot}問題。
水利控制閥閥設計選用要點
（ 1 ）工程式中套用的水力控制閥是經過製造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
（ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建築標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑膠等。常用的密封面和襯裡材料有銅合金、塑膠、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
（ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小於閥門的公稱壓力值。
（ 4 ）工程中水力控制閥的設定應當有足夠的空間，以便管理、操作、安裝和維修，並應符合管路對閥門的要求。
（ 5 ）管路採用法蘭連線時，應採用法蘭連線的水力控制閥；管路採用溝槽式連線時，應採用溝槽式連線的水力控制閥。
（ 6 ）水利控制閥應設定在介質單向流動的管路上。
（ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。
（ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網最高位置 等存氣段 應設定自動排氣閥。
（ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
（ 10 ）閥門安裝前應做強度和嚴密性試驗。
（ 11 ）閥門的強度和嚴密性試驗應符合以下規定。
A、閥門的強度試驗壓力為公稱壓力的1.5倍；
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
D、閥門試驗持續時間按上表。
工作原理
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處於合適的開度，保持下游正常水。
當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
主要技術參數
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 浮球閥 | 銅合金 |
| 微型過濾器 | 不鏽鋼 |

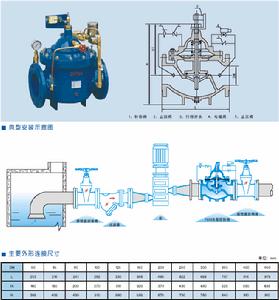

1、電器控制開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁嚮導閥
