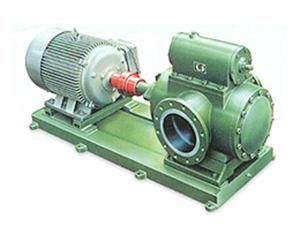

螺桿泵產品概述
結構及特性:
結構簡單:具有多種結構形式,一般小流量0.2—6.5m/h,泵的泵體和襯套合為一個(統稱泵體)軸封為端面機械密封。
三螺桿泵所輸液體為各種不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體,所輸液體粘度為1.2-100E(3.0-760cst),高粘度液體亦可通過加溫降粘後輸送.
流量範圍0.2—590m /h,最高工作壓力100bar,最高溫度150℃
適用範圍:
1 中等流量以上的泵襯套為一單獨的零件固定於泵體內,大流量泵多製成雙吸結構臥式安裝,軸封根據輸送介質的不同有端面機械密封和填料密封兩種。
船用泵的安裝形式有臥式和立式兩種、原動機為交、直流船用電動機。
2.壽命長:三螺桿泵的主動螺桿由電動機驅動,主、從桿之間沒有機械接觸,而由所輸壓力液體驅使從悍繞軸心線自轉,主,從桿之間、螺桿與襯套之間皆有一層油膜保護,因而泵的機械摩擦極小,壽命堪稱半永久性。
3.所輸液體在泵內作軸向勻速直線運動,故壓力脈動小,流量穩定,噪音低,由於轉動部分慣性小,則起動力矩和振動很小。
4.具有高吸入能力。
5.為保證泵,電機及管路系統的安全,中等流量以上的螺悍泵均帶有安全閥,當壓力超過安全閥的設定壓力時。高壓油將回流至泵的進油口。
三螺桿泵性能參數表
泵型號 | 壓力 Mpa | 流量 | 轉速 r/min | 必須汽蝕餘量 m | 效率 % | 功率KW | 電動機 型號 |
25×4-46 | 1.0 | 0.8 | 1450 | 4 | 62 | 0.75 | Y802-4 |
30×4-46 | 1.0 | 1.6 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
36×4-46 | 1.0 | 2.8 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
42×4-46 | 1.0 | 4.8 | 1450 | 5 | 62 | 4 | Y112M-4 |
45×4-46 | 1.0 | 6.3 | 1450 | 5 | 70 | 3 | Y100L2-4 |
