1、系統概述
隨著城市現代化進程、公安信息化工作的逐步深入，“金盾工程”建設的整體推進,公眾報警求助意識的增強，市民對建立城市安全保障體系，完善社會緊急救助服務的需求也日益迫切。如何強化社會應對突發事件、針對人民民眾財產、涉外團體人員、人身安全、救治災害、打擊犯罪，並對隨時可能突發的事件做出及時、有效的回響是當前擺在我們政府面前的重大課題。
然而目前，傳統監控設備無法滿足公安等行業對移動監控的需求。數位相機、DV等設備雖然能在一定程度上實現移動記錄、現場取證的工作，卻無法實現數據的實時上傳和後台的同步監控。
隨著3G技術的發展與套用，無線網路的頻寬得到了大幅提升，高質量的視頻圖像傳輸變為了可能。在這種背景下，深圳市合眾天成科技有限公司推出了3G單兵執勤無線遠程監控系統，該系統主要包括通過3G單兵監控終端主機和監控指揮車輛進行突發事件信息採集、接收、評估、決策、發布和反饋等環節，以支撐事件處理流程。本系統採用了多媒體壓縮技術、流媒體傳輸及存儲技術、GPS定位技術和計算機網路技術，建立一個服務於公安執法人員監控、調度、管理系統，對出警實現了電子化、高效化、透明化、精準化。利用GPS全球定位系統、3G網路傳輸技術、音視頻處理技術實現對執法人員進行監控、管理、調度、遠程指揮，提高公安局的管理水平和執法形象。
2、技術方案

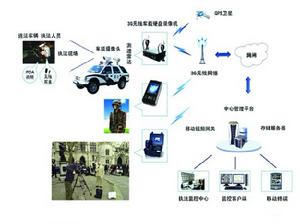

2.1系統設計示意圖：
前端設備部份方案設計
前端設備部份信息採集主要分為前端單兵終端。
前端3G單兵終端是整個系統的主要部分，民警將單兵主機跨在腰上，將攝像頭與話筒配帶在頭盔或採用紐扣式攝像頭（密拍攝），也可以選擇前端接DV與單兵主機連線。單兵主機將攝像機和話筒採集到的音、視頻信息通過蕊片編碼壓縮，存儲在設備的SD卡中（D1效果），並將實時音視頻圖像通過3G網路（EVDO、WCDMA、TDSCDMA）傳輸到後台監控中心。
無線傳輸部分方案設計
3G單兵無線視頻監控系統的網路傳輸系統由無線網路傳輸和有線網路傳輸兩部分組成。
無線數據傳輸網路是單兵設備或車載設備與中心進行信息交換的樞紐，是整個系統中的傳輸媒介，選擇一個好的無線數據網路可以保證系統日後穩定的運行。
為打造一個穩定的、高覆蓋率的、並且能平滑過度到3G系統的公眾無線通信網路作為視頻監控的傳輸網路。在本系統中建議採用EVDO或WCDMA網路傳輸。
整個網路系統，採用無線和有線相互結合傳輸，監控中心平台通過光纖專線接入無線通信網路。
監控中心部分方案設計
監控中心是由伺服器端系統、中心客戶端系統、電視牆矩陣伺服器控制系統和網路交換系統組成的網路視頻管理平台。監控平台除了具備媒體瀏覽、控制、存儲等業務功能外，同時具有系統用戶管理、設備管理、控制管理、調度管理、告警管理等系統管理功能，實現3G單兵全網監控系統集中、統一管理。
3、系統特點
31先進的體系架構視頻監控系統充分整合了無線網路、視頻顯示、存儲、控制等領域的技術，採用開放的架構，標準的技術實現。系統中視頻流在中心管理伺服器上集中處理，統一交換並以分散式的形式分發出去，避免了由於媒體流處理的性能壓力而造成的瓶頸問題，從而可以實現監控規模的無限制擴展。
採用這種開放性的架構，具備較好的開放性，允許不同子模組的技術獨立演進發展。
視頻監控系統採用最新的專業圖像技術，可提供D1高清晰圖像解析度，支持H.264編碼格式，在高動態圖像監控場合，系統可以為用戶提供最高質量的高清晰圖像。同時通過組播最佳化等網路技術，使得系統具備良好的實時性，滿足專業監控的要求。尤其是採用一次編碼、全網交換的方式，避免了傳統監控系統因為矩陣多級級聯而造成的圖像質量下降和時延增加的現象，在多級擴展後仍可以保持最佳的高清晰圖像質量和低時延。
3.3資源統一配置與管理系統建設中需要解決的核心問題是：如何使系統中所有平台的用戶能按其職責許可權，獲得相應的功能服務，從而解決控制權、調看權等一系列許可權問題。為此系統在設計中突出對全網資源的統一管理。 系統根據用戶管理模式的特點，採用集中式的管理方式。通過中心管理伺服器對系統中的前端設備進行集中的管理和控制。
3.4互聯互通支持多廠家平台的接入，實現不同供應商視頻設備之間的互聯互通，便於和已建監控系統接入整合。
3.5系統集成集視頻監控、雙向音頻對講、GPS定位等功能於一體，實現多系統的集成。
4、單兵監控終端（TC-HT）
1、無線網路
支持多種無線視頻傳輸模式，可選擇基於3G網路（EVDO、WCDMA、TD-SCDMA）或無線區域網路（WIFI）傳輸視音頻信號等各種數據信息。
2、 流量控制
自動流量控制，不產生多餘流量。同時支持3碼流：QCIF、CIF、D1同時觀看，並且幀率和碼率可調。
3、編碼技術
採用超低碼流最佳化H.264編碼，圖像質量高達25楨和D1標準，在3G網路有效範圍內，可獲得流暢的高品質圖像
4、本地顯示
設備配有26萬色2.6寸TFT螢幕，人性化操作界面，能顯示當前攝錄圖像、回放本地錄像、系統操作、系統設定、系統信息等的畫面。
5、GPS全球定位系統
設備內置GPS模組，可精確定位設備所在位置經緯度，並在監控中心顯示。
6、多種錄像方式
本地SD存儲（最大支持64G，觸發錄像、報警聯動錄像、預置時間錄像等多種錄像方式），網路存儲（可以將視頻存儲到網路的任何人指定地址）。
7、智慧型電源管理
設備內置大容量鋰電池，智慧型充電管理，實時查詢電量，具備低電智慧型報警，省電模式。設備可持續工作6小時以上。
8、模組化設計
集視頻、語音、數據採集、3G無線網路傳輸和GPS全球定位系統為一體。
9、雙向語音對講
設備支持雙向語音對講，前端設備與監控中心可實現語音通話。
10、多種報警方式
設備配置緊急按鈕報警，移動偵測報警和視頻丟失報警可選。
11、防護等級
IP66（防塵、防水），1.5米高跌落水泥地面無故障。
12、攝像頭可選
用戶可根據不同的環境選擇各種攝像機，以便滿足各行業的不同套用需求。
