簡介：
2SC5200是東芝半導體公司推出的NPN型三重擴散矽電晶體。
2SC5200具備體積小、重量輕、耐震動、壽命長，耗電小五大優點。此外，在功率放大器運用方面具有獨特的優勢：一、高擊穿電壓最小值達230V；二、適用於100W高保真音響放大器輸出；三、性能兼容2SA1943，功能與2SA1943相輔相成。相比傳統的半導體電子管，2SC5200是新型的NPN型三重擴散矽電晶體，在安全性及可靠性方面有非常大的進步。2SC5200受溫度影響比較大，儲存的溫度範圍在55°C到150°C之間，工作溫度極限為150°C。在不同的測試條件下，2SC5200表現出非常好的穩定性。當測試條件VCE=5V、IC=1A時，過渡頻率為30MHz；當測試條件VCB=10V、IE=0時，過渡頻率為1MHz且電極輸出電容最大值達200pF；當測試條件VCE=5V、IC=7A時，基極發射極電壓最大值達1.5V；當測試條件IC=8A、IB=0.8A時，集電極發射極飽和電壓為3.0V。
2SC5200主要套用與一般電子和精密電子兩大領域。一般電子運用包括計算機、辦公設備、檢測設備、工業機器人、家用電器等。精密電子套用涉及原子能控制儀表、太空船儀器、飛機、交通信號控制儀器儀表、醫療器械及其它各類安全裝置。
基本參數：
最大功率：150W
安裝類型：通孔
最小直流電流增益(hFE)：80@1A,5V
Ib、Ic條件下的Vce飽和度（最大）：3V@800mA,8A
電晶體類型：NPN
轉換頻率：30MHz
電壓-集電極發射極擊穿（最大）：230V
集電極電流：15A
套用範圍：放大
功率特性：中功率
頻率特性：中頻
極性：NPN型
結構：點接觸型
材料：矽(Si)
價格行情
2SC5200與2SA1943是對管，因此價格指數走勢基本類似。回顧2014年，三極體2SC5200價格指數變動較為平穩，基本位於75-79點之間。其中，最高價格指數為78.42點，最低價格指數為75.91點，全年周均價格指數為78.22點。截至2014年12月末，2SC5200價格指數收於78.38點。
從市場格局來看，三極體2SC5200市場主要為東芝（TOSHIBA）公司所占據。華強北指數監測數據顯示，2014年12月TOSHIBA的2SC5200平均價為3.925元/PCS，其中最高報價為4元/PCS，最低報價為3.8元/PCS。

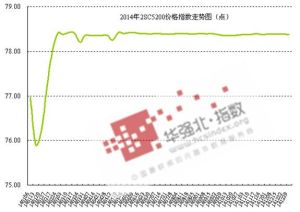

2014年12月三極體2SC5200價格行情分析
