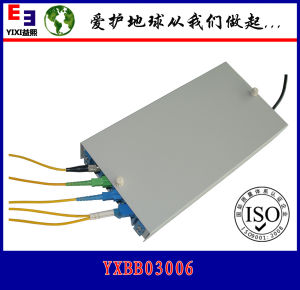

24芯光纜終端盒

一.產品概述:

24芯光纜終端盒是光纜終端盒其中的一種,光纜終端盒簡稱OTB,是在光纜敷設的終端保護光纜和尾纖熔接的盒子,主要用於室內光纜的直通接續和分支接續及光纜終端的固定,起到尾纖盤儲和保護接頭的作用。

二.產品分類:

1.按外殼材料分類,可分為ABS塑膠外殼和金屬外殼。
2. 按光纜連線方式,可分為直通型和分歧型。
3.按是否可以裝配適配器分類,可以分為可裝配適配器型和不可裝配適配器型。

光纜終端盒光纜終端盒

三.產品特點:

1.重量輕、強度高,環氧靜電噴塑,外形美觀,使用方便。
2.熔接盤採用疊加式結構,配置靈活,可取下到工作檯上熔接,操作維護方便快捷
3.內配光纜固定裝置、熔接盤和過線夾,並有可靠的接地裝置。具有光纜固定,熔接功能,起熔接光纜的作用,用於實現尾纖和光纜的連線

四.工作環境:

工作溫度:-25℃~+40℃;相對濕度:≤85%(+30℃時);
儲存溫度:一25℃~+55℃;大氣壓力:70kPa~106kPa。

五.使用說明:

1.擰開上面的螺絲,打開上蓋
2.預留出要熔接的光纜,將光纜內的鋼絲固定在前端的支架上,並將光纜固定在進纜口
3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起,固定在熔纖盤裡。
4.蓋上上蓋,擰上螺絲

六.安裝要求:

1、信息模組、多用戶光纜終端盒、集合點配線模組安裝位置、安裝方式和高度應符合設計要求。
2、安裝在活動地板內或地面上時,應固定在接線盒內,信息面板採用直立和水平等形式,接線盒蓋可開啟,並應具有防水、防塵、抗壓功能,接線盒蓋面應與地面齊平。
3、光纜終端盒底盒同時安裝信息模組和電源插座時,間距及採取的防護措施應符合設計要求。
4、光纜終端盒底座的固定方法應以現場施工的具體條件來定,可用膨脹螺釘、射釘等方法安裝,信息模組明裝底盒的固定方法根據施工現場條件而定。
5、固定螺絲需擰緊不應產生鬆動現象。底座、信息模組與面板的安裝應牢固穩定,無鬆動現象,面板應保持在一個水平面上做到美觀整齊。
6、安裝在牆上的光纜終端盒,其位置宜高出地面300mm左右。在房間地面採用活動地板時。光纜終端盒應離活動地板表面300mm。
7、各種插座面板應有標識以顏色、圖形、文字表示所接終端設備業務類型。
8、工作區內終接光纜的光纖連線器件及適配器安裝底盒應具有足夠的空間並應符合設計要求
