測量範圍在103-1012 Ω - 20780自動選擇測試電壓, 當阻值較小時, 測試電壓為10VDC, 阻值較大時, 測試電壓為100VDC -

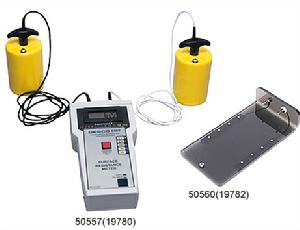

20780表面電阻測試儀- 測量結果LCD和LED同時顯示
- 選配19782極板可測試表面電阻率
測試範圍: <1x 103Ω->1012Ω
測試電壓: 10V或100V+/-5%自動選擇
測試精度: +/-10% 測試時間: 15秒符合ESD S4.1標準
測試單位: Ω 測試表面電阻率單位: Ω/□ 可測試環境溫度: +/-3℃誤差
可測試相對濕度: +/-10誤差 重錘電極: 5磅+/-2盎司 電源: 2節AA電池 -
訂購編號: - 19780: SRT電阻計包括2個2.2Kg測試電極 -
19782: 選配表面電阻率測試極板
一. 產品描述 原編碼19780 新編碼50557 原編碼19782 新編碼50560 50557可以方便精確地測試點對點電阻RTT, 接地電阻RTG和體積電阻, 選配平板電極可測試表面電阻率. 50557按照ANSI/ESD S4.1標準規定, 測試以下項目:
1. 防靜電工作檯面電阻ESD S4.1標準
2. 防靜電地板電阻ANSI/ESD S7.1標準
3. 防靜電鞋電阻ESD S9.1標準
4. 防靜電工作服電阻ESD STM 2.1標準
5. 防靜電工作椅電阻ESD STM 2.1標準
6. 人體通過防靜電鞋和地板的接地電阻ESD 礙STM 97.1標準
7. 防靜電工作檯接地電阻ESD-ADV 53.1標準
四. 產品使用
1. 把2個5磅重錘電極分別插入50557上端的”A”插口
2. 按下”D”測試按鍵15秒, 這時LCD 螢幕按順序顯示如下: 華氏溫度 攝氏溫度 相對濕度 電阻值 所採用的測試電壓
3. LCD 螢幕”B”在顯示上面各項數值時, LED 顯示燈”E”會指示相應的測試項目
4. 電阻測試結果由”B” LCD 顯示屏和”C” LED 指示燈共同顯示, 例如電阻值為175000000Ω, 顯示如下: 1.75顯示在”B” LCD 顯示屏上, 同時”C” LED 指示燈的8會亮, 表示測試結果為: 1.75 x 108Ω
5. 如果LCD 顯示屏顯示”1____”, 說明超過該儀器測試範圍
6. 測試電壓為10V或100V, 按下”F”鍵, 採用10V電壓測試, 如果不按下”F”鍵, 儀器會根據不同測試材料自動選擇 測試電壓. 阻值在105Ω以下時採用10V測試電壓, 阻值在106Ω以上時採用100V測試電壓
五. 測試表麵點對點電阻RTT
1. 不要清潔被測試的表面
2. 將2個重錘放置在適當位置,
2個重錘距離測試材料邊緣2英寸以上, 如果測試材料上有接地點, 重錘需距離該接地點 3英寸以上,2個重錘相互距離10英寸以上
3. 按住”D”測試按鍵15秒, 等待測試結果
4. 如果測試結果超過標準, 清潔材料後再測試一次. 注意: 請選用REZTORE™防靜電清潔劑清潔表面
六. 測試接地電阻RTG
1. 不要清潔被測試的表面
2. 將一個重錘電極放在被測試的物體表面
3. 將另一個重錘電極換為配套鱷魚鉗夾在接地點上
4. 按住”D”測試按鍵15秒, 等待測試結果
5. 如果測試結果超過標準, 清潔材料後再測試一次. 注意: 請選用REZTORE™防靜電清潔劑清潔表面
七. 測試表面電阻率
1. 將配套50560的”I”接插頭插入50557上的”A”插孔
2. 按住”D”測試按鍵15秒, 等待測試結果
3. 這時儀器的測試結果單位為: Ω/□
