簡介:
1Cr17Ni2鋼屬於馬氏體型不銹耐酸鋼,具有較高的強度和硬度。此鋼對氧化性的酸類(一定溫度、濃度的硝酸、大部分的有機酸),以及有機酸水溶液都有良好的耐腐蝕性能,適宜製造在腐蝕介質作用下的塑膠模具和透明塑膠製品模具等。但該鋼焊接性能不好,易產生裂紋,製造模具時,不宜進行焊接。
化學成分:
1Cr17Ni2化學成分(GB/T1220-1992)w/% | ||||||
C | Si | Mn | Cr | Ni | S | P |
0.11~0.17 | ≤0.08 | ≤0.08 | 16.0~18.0 | 1.50~2.50 | ≤0.030 | ≤0.035 |
1Cr17Ni2鋼的熱處理:
項目 | 加熱溫度/℃ | 冷卻 | 組織 |
退火 | 670 | 爐冷 | 珠光體 |
淬火 | 650~675 | 油 | 馬氏體 |
回火 | 275~300 | 油 | 馬氏體 |
熱處理制度 | σb/MPa | δ5/% | αK/J·cm-2 | HB | 備註 |
950~1050℃油淬,275~350℃回火空冷 | ≥1100 | ≥10 | ≥50 | ≤285 | ① |
950~1050℃油淬,280~350℃回火空冷 | 1100~1730 | 10~22 | 50~25 | 187~286 | ② |
註:①摘自GB/T1120—1992,硬度為退火或高溫回火後的數值;

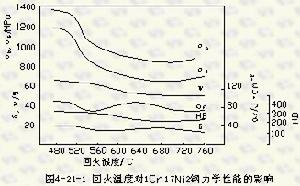

②實際生產檢驗值。回火對1Cr17Ni2鋼力學性能的影響:
交貨狀態:
一般以熱處理狀態交貨,其熱處理種類在契約中註明;未註明者,按不熱處理狀態交貨。
