13CrMo44合金管用於低中壓鍋爐(工作壓力一般不大於5.88Mpa,工作溫度在450℃以下)的受熱面管子。

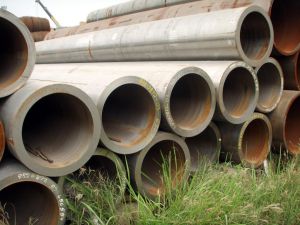

13CrMo44合金管
13CrMo44合金管13CrMo44合金管
13CrMo44合金管規格:8-1240×1-200mm
13CrMo44合金管概況:

標準:

GB3087 —— 中國國家標準
GB5310 —— 中國國家標準
ASME SA210 —— 美國鍋爐及壓力容器規範
ASME SA213 —— 美國鍋爐及壓力容器規範
DIN17175 —— 聯邦德國工業標準

用途:

用於低中壓鍋爐(工作壓力一般不大於5.88Mpa,工作溫度在450℃以下)的受熱面管子;用於高壓鍋爐(工作壓力一般在9.8Mpa以上,工作溫度在450℃~650℃之間)的受熱面管子、省煤器、過熱器、再熱器、石化工業用管等。

13CrMo44合金鋼管

①鋼號開頭的兩位數字表示鋼的碳含量,以平均碳含量的萬分之幾表示,如40Cr。
②鋼中主要合金元素,除個別微合金元素外,一般以百分之幾表示。當平均合金含量<1.5%時,鋼號中一般只標出元素符號,而不標明含量,但在特殊情況下易致混淆者,在元素符號後亦可標以數字"1",例如鋼號"12CrMoV"和"12Cr1MoV",前者鉻含量為0.4-0.6%,後者為0.9-1.2%,其餘成分全部相同。當合金元素平均含量≥1.5%、≥2.5%、≥3.5%……時,在元素符號後面應標明含量,可相應表示為2、3、4……等。例如18Cr2Ni4WA。
③鋼中的釩V、鈦Ti、鋁AL、硼B、稀土RE等合金元素,均屬微合金元素,雖然含量很低,仍應在鋼號中標出。例如20MnVB鋼中。釩為0.07-0.12%,硼為0.001-0.005%。
④高級優質鋼應在鋼號最後加"A",以區別於一般優質鋼。
⑤專門用途的合金結構鋼,鋼號冠以(或後綴)代表該鋼種用途的符號。例如鉚螺專用的30CrMnSi鋼,鋼號表示為ML30CrMnSi。

主要生產鋼管牌號:

10、20、20G、20MnG、25MnG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB10Cr9Mo1VNb、SA210A1、SA210C、SA213 t11、SA213 T12、SA213 T22、SA213 T23、SA213 T91、SA213 T92、ST45.8/Ⅲ、15Mo3、13CrMo44、10CrMo910等

尺寸公差:

鋼管種類 外徑(D) 壁厚(S)
冷拔管 鋼管外徑(mm) 允許偏差(mm) 鋼管壁厚(mm) 允許偏差(mm)
>30~50 ±0.3 >3~20 ±10%

力學性能:
標準 牌號 抗拉強度(MPa) 屈服強度(MPa) 伸長率(%) 硬度
GB3087 10 335~475 ≥195 ≥24 /
20 410~550 ≥245 ≥20 /
GB5310 20G 410~550 ≥245 ≥24 /
20MnG ≥415 ≥240 ≥22 /
25MnG ≥485 ≥275 ≥20 /
15CrMoG 440~640 ≥235 ≥21 /
12Cr2MoG 450~600 ≥280 ≥20 /
12Cr1MoVG 470~640 ≥255 ≥21 /
12Cr2MoWVTiB 540~735 ≥345 ≥18 /
10Cr9Mo1VNb ≥585 ≥415 ≥20 /
ASME SA210 SA210A-1 ≥415 ≥255 ≥30 ≤143HB
SA210C ≥485 ≥275 ≥30 ≤179HB
ASME SA213 SA213 T11 ≥415 ≥205 ≥30 ≤163HB
SA213 T12 ≥415 ≥220 ≥30 ≤163HB
SA213 T22 ≥415 ≥205 ≥30 ≤163HB
SA213 T23 ≥510 ≥400 ≥20 ≤220HB
SA213 T91 ≥585 ≥415 ≥20 ≤250HB
SA213 T92 ≥620 ≥440 ≥20 ≤250HB
DIN17175 ST45.8/Ⅲ 410~530 ≥255 ≥21 /
15Mo3 450~600 ≥270 ≥22 /
13CrMo44 440~590 ≥290 ≥22 /
10CrMo910 480~630 ≥280 ≥20 /

化學成分:
標準 牌號 化學成分(%)
C Si Mn P S Cr Mo Cu Ni V Al W Ti Nb N
GB3087 10 0.07~0.13 0.17~0.37 0.38~0.65 ≤0.030 ≤0.030 0.3~0.65 / ≤0.25 ≤0.30 / /



20 0.17~0.23 0.17~0.37 0.38~0.65 ≤0.030 ≤0.030 0.3~0.65 / ≤0.25 ≤0.30 / /



GB5310 20G 0.17~0.24 0.17~0.37 0.35~0.65 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




20MnG 0.17~0.24 0.17~0.37 0.70~1.00 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




25MnG 0.18~0.24 0.17~0.37 0.80~1.10 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




15CrMo 0.12~0.18 0.17~0.37 0.40~0.70 ≤0.030 ≤0.030 0.80~1.10 0.40~0.55 ≤0.20 ≤0.30





12Cr2MoG 0.08~0.15 ≤0.50 0.40~0.70 ≤0.030 ≤0.030 2.00~2.50 0.90~1.20 ≤0.20 ≤0.30





12Cr1MoV 0.08~0.15 0.17~0.37 0.40~0.70 ≤0.030 ≤0.030 0.90~1.20 0.25~0.35 ≤0.20 ≤0.30 0.15~0.30




12Cr2MoWVTiB 0.08~0.15 0.45~0.75 0.45~0.65 ≤0.030 ≤0.030 1.60~2.10 0.50~0.65 ≤0.20 ≤0.30 0.28~0.42
0.30~0.55 0.08~0.15 B 0.002~0.008
10Cr9Mo1VNb 0.08~0.12 0.20~0.50 0.30~0.60 ≤0.020 ≤0.010 8.00~9.50 0.85~1.05 ≤0.20 ≤0.40 0.18~0.25 ≤0.015

0.06~0.10 0.03~0.07
ASME SA210 SA210A-1 0.13~0.19 ≥0.1 0.45~0.65 ≤0.030 ≤0.030









SA210C 0.18~0.24 ≥0.1 0.80~1.10 ≤0.030 ≤0.030









ASME SA213 SA213 T11 0.05~0.15 0.50~1.0 0.30~0.60 ≤0.030 ≤0.030 1.00~1.50 0.50~1.00







SA213 T12 0.05~0.15 ≤0.50 0.30~0.61 ≤0.030 ≤0.030 0.80~1.25 0.44~0.65







SA213 T22 0.05~0.15 ≤0.50 0.30~0.60 ≤0.030 ≤0.010 1.90~2.60 0.87~1.13







SA213 T23 0.04~0.10 ≤0.50 0.10~0.60 ≤0.030 ≤0.030 1.90~2.60 0.05~0.30


≤0.030 1.45~1.75 B 0.0005~0.006 0.02~0.08 ≤0.040
SA213 T91 0.08~0.12 0.20~0.50 0.30~0.60 ≤0.020 ≤0.010 8.00~9.50 0.85~1.05
≤0.40 0.18~0.25 ≤0.015

0.06~0.10 0.03~0.07
SA213 T92 0.07~0.13 ≤0.50 0.30~0.60 ≤0.020 ≤0.010 8.50~9.50 0.30~0.60
≤0.40 0.15~0.25 ≤0.015 1.50~2.00 B 0.001~0.006 0.04~0.09 0.03~0.07
DIN 17175 ST45.8/ ≤0.21 0.10~0.35 0.40~1.20 ≤0.040 ≤0.040









15Mo3 0.12~0.20 0.10~0.35 0.40~0.80 ≤0.035 ≤0.035
0.25~0.35







13CrMo44 0.10~0.18 0.10~0.35 0.40~0.70 ≤0.035 ≤0.035 0.70~1.10 0.45~0.65







10CrMo910 0.08~0.15 ≤0.50 0.30~0.70 ≤0.025 ≤0.020 2.00~2.50 0.90~1.10 ≤0.30 ≤0.30
≤0.015

合金管重量計算公式:

&#91;(外徑-壁厚)*壁厚&#93;*0.02466=kg/米(每米的重量)
