產品起源
龍芯處理器但是，前面提到的一些質疑，仍然在某些範圍內流傳著，並有可能對龍芯產業化的深入和後續的研發工作，產生不利的影響。面對這樣的形勢，雖然我不想做“光說不練”的“花把式”，卻也不能甘當“光練不說”的“傻把式”了。
產品概括

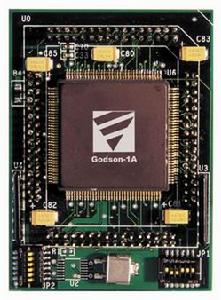

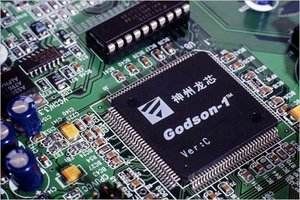

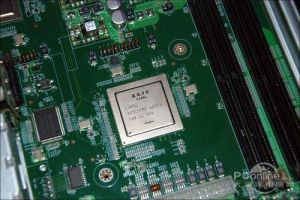

龍芯一號CPU採用0.18umCMOS工藝製造，具有良好的低功耗性，平均功耗0.5瓦特，在片內提供了一種特別設計的硬體機制，可以抗禦緩衝區溢出類攻擊。在硬體上根本抵制了緩衝溢出類攻擊危險，從而大大增加了伺服器的安全性。基於龍芯CPU的網路安全設備可以滿足國家政府部門，企業機關對於網路與信息系統安全的需求。
性能參數
| 主頻 | 200--266MHz |
| 指令系統 | 可運行32位MIPS指令 |
| 實現方法 | 0.18um cmos |
| 定點字長 | 32位 |
| 浮點字長 | 64位 |
| 一級指令CACHE | 8k |
| 一級數據CACHE | 8k |
| 精確中斷處理 | 支持 |
| 浮點標準 | IEEE754 |
| 體系結構技術特點 | 支持暫存器換名，動態調度，亂序執行 |
| 工作電壓 | I/O:3.3v/核心：1.8v |
| 功耗 | 0.5W--1W |
| 匯流排頻率 | 75MHz---133MHz |
| 封裝方式 | PQFP |
| ESD保護 | 有 |
產品型號
龍芯處理器龍芯2號採用180nm的CMOS工藝製造，片上集成了1350萬個電晶體，矽片面積6.2毫米×6.7毫米，最高頻率為500MHz，功耗為3-5瓦。龍芯2號實現了先進的四發射超標量超流水結構，片內一級指令和數據高速快取各64KB，片外二級高速快取最多可達8MB。龍芯2號的SPECCPU2000標準測試程式的實測性能是龍芯1號的8-10倍。基於龍芯2號的Linux-PC系統可以滿足絕大多數的桌面套用。
龍芯2號增強型處理器
龍芯2號增強型處理器(即龍芯2E)是一款實現64位MIPSⅢ指令集的通用RISC處理器，採用90nm的CMOS工藝，布線層為七層銅金屬，晶片電晶體數目為4700萬，晶片面積6.8mm×5.2mm，最高工作頻率為1GHz，典型工作頻率為800MHz，實測功耗5-7瓦。龍芯2E具有片上128KB一級快取、512KB二級快取，單精度峰值浮點運算速度為80億次/秒，雙精度浮點運算速度為40億次/秒。
產品經歷
龍芯處理器2006年10月中法兩國在北京簽署了關於中國科學院與意法半導體公司合作研發龍芯多核處理器的框架協定，中國國家主席胡錦濤與法國總統席哈克共同出席了協定的簽字儀式。
2006年3月18日龍芯2號增強型處理器CZ70流片成功，9月13日通過科技部組織的鑑定，徐冠華部長親臨鑑定會現場。
2005年5月龍芯課題組派出骨幹成員赴江蘇參與組建龍芯產業化基地（龍夢科技前身）。
2005年1月31日舉行了由中國科學院組織的龍芯2號鑑定會，2005年4月18日在人民大會堂召開了由科技部、中科院和信息產業部聯合舉辦的龍芯2號發布會，人大常委會副委員長顧秀蓮參加了龍芯2號發布會。
2005年2月國家主席胡錦濤等黨和國家領導人在參觀中科院建院55周年展覽時參觀了龍芯處理器展覽。
2004年11月國務院總理溫家寶視察中科院計算所聽取龍芯研發情況匯報。
2004年9月28日經過多次改進後的龍芯2C晶片DXP100流片成功。
2004年1月龍芯技術服務中心前身龍芯實驗室成立。
2003年10月17日龍芯2號首片MZD110流片成功。
2002年9月22日龍芯1號通過由中國科學院組織的鑑定。9月28日舉行龍芯1號發布會，人大常委會副委員長路甬祥、全國政協副主席周光召參加了龍芯1號發布會。
2002年8月10日首片龍芯1號晶片X1A50流片成功。
2001年8月19日龍芯1號設計與驗證系統成功啟動Linux作業系統，10月10日通過由中國科學院組織的鑑定。
2001年5月在中科院計算所知識創新工程的支持下，龍芯課題組正式成立。
2013年首款內置龍芯處理器筆記本正式上市

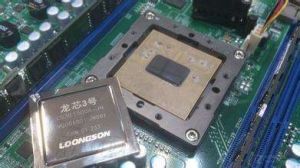

中科夢蘭官方網站上的龍芯3a筆記本的銷售狀態掛了一年多的“即將上市之後”，今天終於改為“正在銷售”。逸瓏8133筆記本內置我國擁有自主智慧財產權的龍芯3A/2GQ四核高性能通用處理器，主頻900MHz。配備13.3顯示屏，解析度為1366x768；1GB獨立顯存；採用AMDRS780E+SB710；2.5”SATAHDD160/250/320/500GB；
