鵝卵石制沙機簡介
鵝卵石制沙機即鵝卵石制砂機，鵝卵石制沙機是一種具有國際先進水平的高能低耗設備，其性能在各種礦石細破設備中起著不可替代的作用，是目前最行之有效、實用可靠的碎石機器。廣泛套用於各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建築砂、石料及各種冶金礦渣等多種行業。

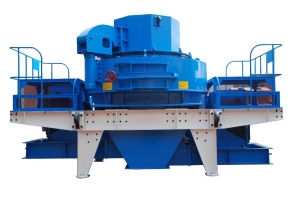

鵝卵石制沙機 鵝卵石制沙機結構組成
立式衝擊破碎機由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等七部分組成。

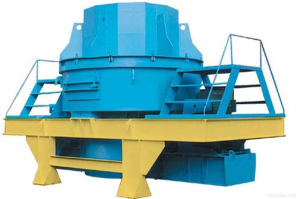

鵝卵石制沙機
1.進料斗
進料斗的結構為一倒立的稜台體（或圓筒體），進料口設定耐磨環，從給料設備的來料經給料斗進入破碎機。
鵝卵石制沙機 2.分料器
分料器安裝在渦動破碎腔的上部,分料器的作用就是將從給料斗來料進行分流,使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料衝擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。
3.渦動破碎腔
渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速鏇轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限於物料之間，起到耐磨自襯的作用。觀察孔是觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時必須將觀察孔密封關嚴。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速鏇轉產生氣流，在渦動破碎腔內通過分料器、葉輪形成內部自循環系統。
4.葉輪
葉輪結構由特殊材料製作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速鏇轉，葉輪是hx立式衝擊破碎機的關鍵元件。物料由葉輪上部分料器的中心入料管進入葉輪的中心。由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口，安裝有特殊材料製成的耐磨塊，可以更換。葉輪將物料加速到60-75m/s速度拋射出去，衝擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損。
5.主軸總成
主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪鏇轉運動。主軸總成由軸承座、主軸、軸承等組成。
6.底座
渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四稜柱空間，四稜柱空間的中心，用於安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。
7.傳動裝置
採用單電機或雙電機驅動的皮帶傳動機構(75kw以上,為雙電機傳動),雙電機驅動兩台電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力平衡,不產生附加力矩。
8.支架
根據破碎機工作場所不同--露天作業或室內作業，可以考慮配置支架或不配置支架。
9.潤滑系統
採用美孚車用潤滑脂特級集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用於油泵定期加油。
鵝卵石制沙機用途：
本系列制砂機適用於軟或中硬和極硬物料的破碎、整形，廣泛套用於各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建築砂、石料以及各種冶金礦渣，特別對碳化矽、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨蝕性物料比其它類型的破碎機產量功效更高。
在工程領域，是機制砂、墊層料、瀝青混凝土和水泥混凝土骨料的理想生產設備。
在礦業領域，廣泛地套用於磨礦前段工藝，它能產生大量的粉礦，減少高成本的磨礦負荷。
由於本系列制砂機優良的低磨耗特性，該設備也為高磨蝕性和二次解體破碎生產所採用。除此之外，由於對產品的零污染，衝擊式破碎機能很好地適應於玻璃石英砂和其他高純度材料的生產中，10-500t/h的生產能力範圍，衝擊式破碎機幾乎可以滿足任何生產要求。
鵝卵石制沙機工作原理：
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速鏇轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然後以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料衝擊破碎，然後一起衝擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上衝擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行衝擊破碎，不與金屬元件直接接觸，而是與物料襯層發生衝擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
