高速自動成圈機

高速自動成圈機

2、排線質量好、並質量穩定:A:採用自動排線,排線靠線材本身漲力,可保證排線節距不受線徑大小的影響,使線材排線整齊,排線質量好。 3:快速成圈打扎主機:A:自動漲力排線裝置,排線速度達500轉/分。 B:自動漲力排線裝置,排線靠線材本身漲力,可保證排線節距不受線徑大小的影響,使線材排線整齊,排線質量好。

高速自動成圈機主要技術參數:
603成圈機603成圈機

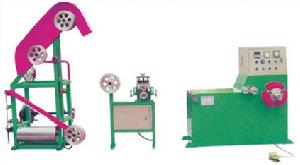

技術參數適用範圍適用於0.5 mm-6 mm電線及小截面電線 、電纜成圈打扎放線尺寸≤φ630mm扎線槽數3槽扎線內徑φ120mm加徑套 φ130mm-φ180mm放線方式自動漲力放線扎線外徑≤φ320mm主軸轉速0-800轉可調計米方式電子計米排線方式自動排線高速自動成圈機各組成部分及特點:高速自動成圈機由蓄線漲力放線架、計米裝置、快速成圈打扎裝置三部分組成,並可選配火花機與測徑儀線上檢測火花點與線經大小。1:蓄線漲力放線架:A:採用蓄線式放線使放線漲力保持穩定。B:根據不同線材的線徑,漲力大小可以通過彈簧進行調節。C:槓桿式剎車,擺臂導輪越向下,放線盤放線阻力最大,當主機到設定成圈長度快速剎車時,擺臂導輪到最低位置,放線盤放線阻力最大,光線盤可在1-2秒內剎車而不會亂線。D:採用手柄式上下盤,可實現快速輕鬆更換線盤,放線盤範圍可從0-630mm。 2、排線質量好、並質量穩定:A:採用自動排線,排線靠線材本身漲力,可保證排線節距不受線徑大小的影響,使線材排線整齊,排線質量好。B:採用自動排線不受人為因素影響,排線質量穩定2:電子計米裝置: A:計米輪與壓輪都採用單向軸承,線材只能前進而不能後退,計米準確。B:採用電子式計米提高計米精度。C:計米輪用鐵輪、壓輪用膠輪,線材不會被壓壞。 3:快速成圈打扎主機:A:自動漲力排線裝置,排線速度達500轉/分。並由單人操作。B:自動漲力排線裝置,排線靠線材本身漲力,可保證排線節距不受線徑大小的影響,使線材排線整齊,排線質量好。C:自動漲縮快速打盤可在2-3秒內完成漲縮與裝卸,成圈後的線扎在機台上綑紮並可輕鬆取下,操作簡單方便。D:自動漲縮快速打扎盤後檔板位置可調動,通過後檔板位置的調整,實現30-100毫米成圈打扎高度。E:採用變頻控制軟啟動與自動剎車技術,在變頻器內設定一個啟動加速時間,開機時避免加速過快把線材拉細。F:採用兩段電子計米器,用戶可根據需要設定成圈長度,並且到米自動停機。 G:可選配線徑測試儀與火花測試儀,當電線外徑超差或表面破皮時能自動報警並及時停機。H:自動漲縮快速打扎盤可配置到擠出機的雙軸收線機,方便擠出機成圈打扎.
