產品簡介
m297488國內中西同類產品的佼佼者，由128×64點陣液晶屏（帶背光）組成友好的人機操作界面。高靈敏度寬頻聲音感測器 將監測到的地下管道微弱漏水聲模擬放大。系統軟體對每組採樣到的數據進行濾波，最大限度地抑止了對稱性干擾和尖脈衝噪聲干擾。微處理器對每個頻段處理後的聲音幅度值進行分析、比較、自動篩選出最大值進行顯示、存儲。

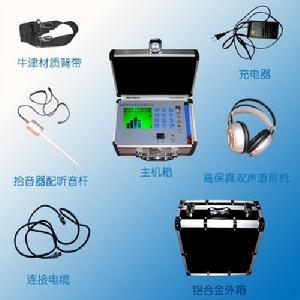

該管道漏水探測定位儀通過全頻及單頻動態波形顯示，採用數位化定位技術，能夠快速準確地確定地下供水管道漏水點的位置。
該儀器電路採用CMOS器件設計，具有體積小，重量輕，功耗低，操作方便，智慧型化程度高等優點，是廣大地下管道檢漏人員不可缺少的工具。
產品參數
● 感測器靈敏度
系統採用高靈敏度聲音感測器，靈敏度不低於0.2V/μpa。頻響：50～10KHZ，有效接收範圍20 以內聲音不失真。可以監測到極微弱的地下管道漏水聲。
● 模擬放大、濾波功能
由於漏水頻帶一般均處在1200HZ以內，為了抑止各類噪聲的干擾，系統將整個漏水聲頻帶劃分為8個頻段（F1～F8）。聲音感測器接收到的漏水聲模擬電信號，經音量控制器後送入音頻放大器放大，由8選1模擬濾波器自動對8個頻段進行分時檢測
● 全頻測試功能
當按下全頻鍵後，系統具有對8個頻段（F1～F8）同時實時測試功能，液晶屏上8條動態柱表示了8個頻段信號的幅度值，每個動態柱上方用兩位十進制數表示出瞬時幅度值的大小。直觀的動態波形為操作人員快速尋找漏水點的方位提供了極大的方便
● 單頻測試功能
當按下單頻鍵後，系統自動對8個頻段（F1～F8）的最大信號進行單獨測試，此時液晶屏上顯示一條橫向動態柱表示8個頻段信號的最大幅度值。動態柱右方用兩位十進制數表示出瞬時幅度值的大小，動態柱上方是F1～F8中的最大幅度頻率號，下方為該頻率號的中心頻率。
● 儲存查詢功能
當系統處於全頻或單頻狀態時，按下存儲鍵，液晶屏右下角出‘*‘標誌，此時，系統自動對8個頻段（每個頻段完成32次採樣）的瞬時幅度極大值及其對應頻率號進行一次存儲，共可存儲9次，從而實現了對72組現場數據的處理和存儲，多於9次的按鍵將自動依次覆蓋最早存儲的數據。當按下▲鍵或▼鍵時，可以向前或向後查看已存儲的數據。按下查看鍵，機器自動顯示存儲次數和最大值。
● 數字定位功能
當採用全頻及單頻對地下漏水點粗略定位後，可按下定位鍵進行精確測試和定位。方法步驟是：（1）當液晶屏上0號閃動時，將感測器放在地面某一位置，按下定位鍵一次，此時液晶屏上顯示出此次測試的最大值及對應的頻率號，然後在地面的該位置上做0號標記（中心點）。（2）隨後液晶屏上1號閃動，在距中心點1～3米處按（1）的方法進行下一次測試，並做1號標記。如此，經過5次測試，液晶屏上顯示出5次測試位置及其對應的頻率號和幅度值。（3）選擇5次測試最大值的位置作為新的0號位置（中心點）進行新一輪測試，如此下去（一般情況，經過3～5輪）直到中心點數值最大為止。（4）縮短測試點到中心點的半徑再作幾次測試，m297488當該中心點一直保持最大幅度值時，則該中心點垂直下方為漏水點。
●通信功能（此功能客戶必須有兩台以上的儀器）
當系統處於全頻或單頻狀態時，在液晶屏的中右邊出現‘→’標示，系統自動通過RS232口實時將8個頻段的數據向上位機或同類機進行通信（波特率為9600），以便上位機進一步分析、處理或存儲。當按下通信鍵時,在液晶屏的中右邊出現‘←’標示，可接收上位機或另一台同類機傳送來的數據
