技術參數
一、監測系統可以實現以下功能：1．井上計算機動態模擬顯示監測參數、報警；
2．井下現場數據顯示和報警；
3．井下數據可以實現工作面無線傳輸；
4．井下數據巷道區域網路傳輸或者電話線傳輸；
3．監測數據在傳輸故障時候自動記錄存儲；
4．連續監測曲線顯示、分析；
5、監測數據綜合專業化分析；
6．歷史數據查詢及報表輸出；
7．局、礦頂板動態監測網路功能
技術特點

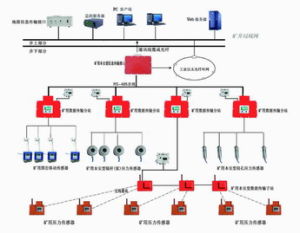

1、該系統支持多個子系統和多元礦壓參數監測，系統支持最多達16個獨立採區（測區）的礦壓監測，每個測區內可兼容工作阻力、頂板離層、圍岩應力、錨桿支護應力、鑽孔應力多元參數監測。系統容量達1000個測點。2、系統根據采場地質條件採用了兩級匯流排設計，匯流排之間完全隔離，工作面和巷道數據無線採集傳輸。
3、系統數據傳輸不但支持乙太網匯流排傳輸模式，還具有LonWorks匯流排傳輸模式以方便與原礦監控系統兼容。
4、智慧型一體化監測感測器，微處理器控制，具有現場獨立報警設定功能，電池供電，超低功耗設計，可連續工作一年以上。
5、監測感測器內置無線傳輸模組，實現工作面現場無線數據傳輸，使用方便，減少現場維護量。
井下監控基站
井下監控基站具有多通道、多制式的信號採集和通訊功能，能及時將監測到的各種環境參數、生產狀態、實時傳送給地面中心站，並執行中心站發出的各種命令。同時，基站還能就地監測和顯示被測設備的運行狀況及檢測參數，及時發出報警和斷電控制信號。
基站具備數據存儲功能，通訊中斷時，監控基站能保存4小時以上的監控數據，等通訊恢復正常後，監控基站保存的數據能被監測主機正確接收、處理；基站自帶全向無線數據接收器，無需另配接收器以及相應的連線電纜。
a)防爆形式：礦用本質安全型，防爆標誌為ExibI；
b)防護等級：IP54；
c)輸入連線埠：16個（模擬量、開關量均可）；
d)控制輸出：8路；
e)主要通信參數：
n通訊方式：二線制無極性通訊；
n通訊協定：LonTalk，TCP/IP；
n無線通訊：同頻異步半雙工；
n收發頻率：433MHz；
n通訊距離：≥25Km；
n可實時監測無線收發機的監測數據；
n可通過井下工業以太環網與地面進行通訊；
礦用本安型數字壓力計
(1)工作電壓：由4節額定電壓1.5V的1號東芝R20S乾電池串聯
(2)工作電流：<=55mA
(3)壓力計精確度等級：2.0級
(4)量程：0－60MPa。
(5)引壓孔直徑Ø10。
(6)顯示方式：LED數字顯示。
(7)通信方式：無線傳輸，收發頻率：433MHz。
(8)最大通訊距離：200m
(9)存儲數據量：8Kbyter。
(10)工作時間：每5分鐘喚醒工作，其餘時間進入休眠省電狀態。使用時間大於12個月。
