高彈橡膠防水塗料

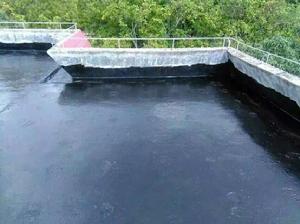

高彈橡膠防水塗料

高彈橡膠防水塗料又稱作“四不怕”高彈性皮膚式橡膠防水塗料,因外觀像瀝青所以又被稱作高彈橡膠瀝青防水塗料,之所以稱作是“四不怕”,因其不怕漏水、不怕老化、不怕開裂變形、不怕穿刺。刀刺進該塗料再拔出刀口很快癒合不漏水,且1公分可拉長20公分,變形能力是原來的20倍,且粘結力是水泥的四倍。該塗料80度不流淌,-30℃還有彈性。其防水能力遠超過JS、K11防水塗料,勝過聚氨酯堵漏王和水泥基滲透結晶。耐老化優於防水卷材。施工方便,可以噴塗也可以掛刷。

基本信息

一、套用範圍

1、適用於屋面、地下防水及工業防腐防護工程等

2、各種地上地下混凝土結構等基礎的防水防護防滲工程

3、捷運、隧道、道橋、大型水池防水、防護工程

4、工業建築及化工設備:大型儲氣罐等防腐和防鏽

二、產品特點

1、超高的彈性

彈性塗膜伸長可達自身2000%以上,復原率達95%以上,因此能夠有效解決各種構築物因應力變形、膨脹開裂、穿刺或連線不牢等造成的滲漏、鏽蝕等問題。

2、超強的耐候性

高分子液體橡膠成膜後不受氣溫影響,在-35℃寒冷氣候條件下也不會脆斷,在140℃高溫條件下不流淌。

3、卓越的附著性

可以依附在混凝土、輕磚體、PVC板、鍍鋅板、礦棉板、SBS雙面膜、瓷磚、玻璃、鋁板、擠塑板、土工布、鋼鐵、木材、等多種材料表面,不起層,不剝離,不脫落,對基層起到良好的保護作用;

4、蠕變抗裂性

高分子液體橡膠通過自身柔性的蠕變,消除基層應力對防水層的影響。當基層變形塗層受到拉伸時,粘結層的蠕變可以使受到的應力得以釋放,不會使防水層因基層變形而自身“零延伸”出現開裂。同時,也不會因長期處於高應力的作用下而加速老化。

5、自癒合性

高分子液體橡膠防水層與基面結合處出現裂紋、破損或被外物穿刺後,膠膜層會往裂紋或孔洞處蠕動,以消除膠膜層在孔洞處的內應力,並堵住缺陷處,阻止水分通過,防止“竄水”現象產生,提高防水的可靠度。

6、防竄水性

防止竄水需要通過滿粘來解決。由於施工基面微觀結構不平整,普通防水卷材施工其粘結料只能粘住基面的凸出部位,雖然表面看起來粘結得較為牢固,實際上基面上大大小小的凹坑都是竄水的通道。而通過噴塗施工的高分子液體橡膠防水層,完全可以與基面達到滿粘效果。

7、與潮濕基面的粘結性

水乳型高分子液體橡膠可在沒有明水的潮濕基面上施工。噴塗破乳後的聚合高分子鏈,能像“勾爪”一樣伸人微觀多孔的基層表面,牢牢地“抓緊”基面;這種快凝慢裂的電化反應,使水乳型高分子液體橡膠浸潤到基層表面,就提供了塗層與基層之間足夠的粘結力。

8、施工快捷簡便性

採用專業噴塗機械施工,噴塗後瞬間成型,一次噴塗即可達到設計厚度,節約勞動力,並可大幅度縮短施工工期,降低施工成本。一台噴塗設備3-5人組可同時提供兩組噴槍噴塗,日施工能力可達1200m2—1800m2;

9、完美包覆性

塗層可完美包覆基底,實現塗層與基底之間的無縫連線,從而達到卷材難以實現的不竄水,不剝離特性。對於異型結構或形狀複雜的基層施工更加簡便可靠。

10、環保節能性

從原料生產、噴塗施工和使用過程中,均無毒無味,無廢料,無廢氣排放,無污染,是新一代節能、生態環保材料;在整個施工過程之中,無需加熱,常溫施工,無明火,保證了施工的安全性和可靠性;採用國際防水行業最新發展趨勢-單層防水用材,既減少建材用量,節約了資源,又減少了日後拆除時產生的建築垃圾,真正實現節材節能。

11、塗裝方式靈活性

可以採用噴塗、刷塗和刮塗等塗裝方式,靈活簡便。可以滿足各種環境如排水口、陰陽角、開裂部位等對防水作業的特殊要求。

12、功能多樣性

對基面形成完美覆膜,除實現優異的防水性能外,同時還能實現防腐、防護、減震、抗噪、禁止、絕緣、阻燃等多種功能,可套用在屋面、地下室、捷運、隧道、橋樑、水利等防水及工業防腐、防護工程領域。

三、產品施工工藝

基層要求

1、 水泥砂漿找平層應堅實平整,不得有酥鬆、起砂、起皮現象。

2、 穿透防水層的管道、預埋件、設備基礎、預留洞口等均應在防水層施工前埋設和安裝牢固。

3、 突出基層的轉角部位應抹成圓弧,圓弧半徑宜為50mm。

4、 基層應乾淨,無浮灰、油漬、雜物。

5、 基層可潮濕,但不得有明水。

6、 基層的排水坡度應符合設計要求。

施工工序

1、 工藝流程:基層驗收-清理基層-細節保護-細部構造附加層-大面積噴塗-質量檢查-質量驗收(淋水蓄水試驗)-保護層施工。

2、 細部構造附加層採用刷塗法施工,分遍刷塗,胎體增強材料應夾鋪在塗層中間,鋪實粘牢,不空鼓,不翹邊。

3、 大面積噴塗高彈橡膠防水塗料應符合下列規定:

A、大面積噴塗應在基層達到施工要求後進行。

B、噴塗高彈橡膠防水塗料應噴塗均勻,厚薄一致。噴槍距離噴塗基面宜為600-800mm,2mm厚的塗層可一次縱橫交錯連續4-5遍噴塗完成。

C、噴塗高彈橡膠防水層中夾胎體增強材料時應符合下列要求:

胎體增強材料鋪貼應在底層高彈橡膠防水塗料塗膜固化後進行。

底層高彈橡膠防水塗膜厚度不宜小於0.5mm。

胎體增強材料鋪貼應順直、平整、無折皺。用輥壓方式在搭接處塗抹高彈凝橡膠防水塗料。

胎體增強材料的長邊搭接寬度不得小於50mm,短邊搭接寬度不得小於70mm,搭接縫塗抹厚漿型高彈橡膠防水塗料,輥壓粘牢、密封。

在胎體增強材料上噴塗高彈橡膠防水塗料時,不得有空鼓、張口等缺陷,其厚度不宜小於1.0mm。

4、 大面積噴塗高彈橡膠防水塗料後,應進行質量檢驗。檢查細部構造、噴塗質量、塗層厚度、表觀質量等,發現缺陷應及時修補。大面積修補宜採用噴塗法,細部構造及小面積修補宜採用高彈橡膠防水塗料(Ⅲ型)塗膜刷塗。

四、注意事項

1、 施工分為噴塗法、刷塗法和刮塗法。大面積施工宜採用噴塗法,管根、水落口、女兒牆等細部加強處理採用刷塗法,裂縫處的修補以及不易噴塗部位施工宜採用刮塗法。

2、高彈橡膠防水塗料施工環境溫度5 ℃-35 ℃。雨天、雪天、5級風以上不得施工。
●機械無氣噴塗,單機雙槍(3人組)8小時連續噴塗(膜厚2mm )綜合施工面積1200~1800m2

相關詞條

熱門詞條

聯絡我們
