主要特點
● 320×240液晶顯示器、高速熱敏印表機
● 集成操作電源，無需現場二次電源，現場使用更加方便快捷
● 標準USB接口，便於數據交換
● 具有錄波功能，可對應時間坐標顯示斷口狀態波形、行程－時間（S

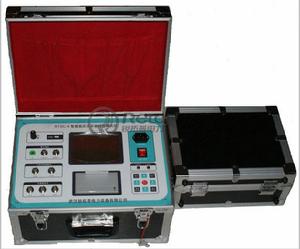

RTGC-8開關動作特性測試儀(摘自銳拓普）● 集成數據管理功能，按站名、設備、試驗管理，配有上位機分析軟體
● 每種開關都可獨立配置相關的試驗配置，並被貯存於隨身碟中
● 可測試一路速度，配備旋轉感測器、線性感測器、滑線電阻感測器，幾乎涵蓋所有型號開關的速度測試
● 設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲
● 內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證設備及人員安全、儀器並能穩定、準確測試
● 開關操作機構的低電壓試驗
● 適用於國內外所有SF6、真空、少油高壓開關的機械特性及動作電壓的測量
● 測試通道7路：同時測量6路斷口的固有分、合閘時間、同期性及1路速度
技術指標
1.測試項目1.1 時 間：完成各類開關固有分、合閘時間、相間同期、相內同期和所有斷口同期；
1.2 重 合 閘：一次性測量金屬短接時間（合—分）、無電流間隔時間（分—合）及（分—
合—分、合—分—合）；
1.3 低 電 壓：儀器自帶DC30-250V/20A(短時)數字調節操作電源,自動完成開關低電壓試驗並
記錄電壓值；
1.4 彈 跳：分閘彈跳時間、合閘彈跳時間、彈跳次數、彈跳波形圖；
1.5 速 度：剛分、剛合速度、最大速度、平均速度,並繪製“行程—時間（S-t）”曲 線;
配備三種感測器，幾乎含蓋所有開關的速度測試；
1.6 行 程：開距、超程、過沖時間、過沖行程、反彈時間、反彈幅度；
1.7 電 流：分、合閘線圈電流，30A量程；
1.8 數據管理：大容量數據管理硬碟、高速運算處理器、超大高亮液晶顯示、對話操作方式。
2.1 時間測試範圍：10ms～12s；
2.2 時間解析度：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
2.3 最小動作同期差解析度：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
2.4 線圈電流量程：20A； 解析度：0.01A；
2.5 最大速度：20m/s；解析度：0.01m/s；測試準確度為：±1.0%讀數±0.05；
2.6 行程測試範圍：6mm～1000mm（由感測器的長度決定）；
2.7 行程最小解析度：0.1mm；測試準確度為：±1.0%讀數±0.1mm (滑動感測器)；
2.8 測試通道7路：6路斷口時間、1路速度；
2.9 電源：AC220V±10%、50Hz±1Hz；
2.10 操作電源輸出：電壓20V～250V可調，數字程控調整，自動調節升壓，電流20A；
2.11 外形尺寸：385×280×200(mm)；
2.12 重量：7kg。
註：根據客戶實際需求可選配進口感測器(RTKC-8+)。
