概述
高壓斷路器是電力系統中重要的控制設備。電網中高壓斷路器的運行數量最多,運行條件和技術要求比較複雜,其運行可靠性不僅關係到高壓斷路器本身,而且影響到其他設備乃至整個電網。因此,對高壓斷路器的特性進行測試是一項很重要的工作,但採用傳統的方法對高壓斷路器進行特性測試時存在操作複雜、測試精度低等缺點,為了解決這些問題,我們開發了TE3036高壓開關特性綜合測試儀。
性能特點
(1)萬能感測器:將直線感測器和角度感測器組裝到一起,能夠實現各種電壓等級及不同型號開關的動作特性的測量。
(2)智慧型化程度高:採用中文選單操作,測量數據顯示結果直觀,內置的前換紙熱敏印表機能以中文模式列印數據、斷口波形、時間-行程、時間-速度、速度-行程曲線,列印速度快、換紙更加方便。
(3)測量準確:全數位化處理,內建精密數學模型,具有較高的測量精度,測試結果重複性好。
(4)攜帶方便:攜帶型高度,體積、重量只有同類產品的30%~70%,攜帶十分方便。
(5)在線上接口:網路接口,隨身碟及線上編程和擴展口。方便進行硬體升級服務和與計算機進行在線上操作。
(6)操作電源:儀器自帶DC30~250V電源,可提供開關操作電源及儲能電源,方便現場使用。
(7)使用方便:內置多種不同開關型號及速度定義類型,讓煩瑣的測試變得更加簡單。
技術參數
名稱

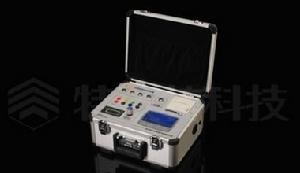

(1)名稱:TE3036高壓開關特性綜合測試儀
主機結構型式與尺寸
(1)結構型式:一體化攜帶型、鋁合金機箱
(2)外形尺寸:長330mm*寬260mm*高200mm
(3)質量:5Kg(不含附屬檔案)
使用電源
本儀器使用 220(1±10%)V,50(1±2%)Hz電源
使用環境要求
(1)環境溫度:-10℃~40℃ ,相對濕度:≤80%
安全性能
(1)絕緣電阻:>2MΩ,泄漏電流:<1.000mA
(2)介電強度:電源連線對機殼能承受1500V(50Hz有效值)1分鐘耐壓
參數
(1)時間測量解析度:0.1ms
(2)速度測量解析度:0.01m/s
(3)行程測量解析度:0.1mm
(4)最大測量速度:20m/s
(5)最小動作同期差:0.1ms
(6)測試通道:12路斷口時間,1路速度
(7)直線感測器測量範圍:225mm
(8)旋轉感測器角度範圍:360°
(9)內置操作電源:DC30~250V可調,瞬時20A
(10)測量精度:時間:±(1%×讀數+0.2ms)
速度:±(1%×讀數+0.5m/s)
行程:±(1%×讀數+0.2mm)
安全提示
電源方面
(1)使用AC220(1±10%)V,50(1±2%)Hz電源,外接電源電壓偏差可能引起測量誤差、儀器工作不正常或儀器損壞;
接線方面
(1)為了儀器及操作人員的安全,儀器必須可靠接地。
(2)試驗準備時最先接好地線,工作完畢最後拆除接地線。
(3)必須保證試品與高壓線路隔離,所有人員必須遠離高壓。
(4)試驗前,請斷開測試端的並聯支路。
(5)接線前,確保電源開關處於斷開狀態,高壓允許開關處於OFF位置。
(6)試驗開始前,應先將高壓電纜接到測試儀,然後 另一端接試品。試驗結束後,應先從試品上斷開高壓電纜,然後再從測試儀上取出。這是為了防止試品的感應電壓對人體及儀器的傷害。
(7)在通電情況下,不得插拔任何接線。
(8)為了良好安全的使用儀器,請勿隨意更換測試線
(9)當有可疑的問題出現時,請立即停止操作,請本公司技術人員檢查。
運輸與保養
運輸
本產品運輸時必須進行包裝,包裝箱可用紙箱或木箱,包裝箱內應墊有泡沫防震層。包裝好的產品,應能經公路、鐵路、航空運輸。運輸過程中不得置於露天車箱。倉庫應注意防潮、防塵、防機械損傷。
儲存及養護
儀器平時不用時,應儲存在環境溫度-20℃~60℃,相對濕度不超過85%,通風,無腐蝕性氣體的室內。存儲時不應緊靠地面和牆壁。
儀器長時間不用時,請每月對儀器進行充電一次,以保證電池不會因自放電而損壞。
防潮
在氣候潮濕的地區或潮濕的季節,本儀器如長期不用,要求每月開機通電一次(約二小時),以使潮氣散發,保護元器件。
防曝曬
儀器在室外使用時,儘可能避免或減少陽光對液晶顯示屏的直接曝曬。
