高低壓開關通電試驗台

高低壓開關櫃通電試驗台用於高低壓開關櫃生產廠家對所生產的高低壓開關櫃進行出廠前的各項通電試驗。

一、概述

它能提供各種交、直流電源，便於對開關櫃的檢測，提高工作效率。　二、技術參數：

輸入電源：三相四線AC380V

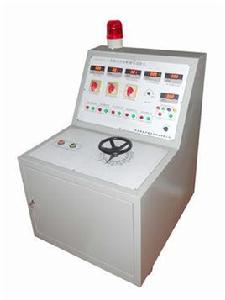

HSXKGG-I高低壓開關櫃通電試驗台

輸出電壓及電流：

1、 三相AC 0 – 10A輸出（〈100V，可調值〉 一組

2、 三相AC100V輸出 (固定值) 一組

3、 交流操作電壓輸出 AC 0~400V, 220V時,電流小於10A

4、 直流操作電壓輸出 DC 0~260V

5 單相AC220V輸出（固定值，插座形式） 二組，

6 三相AC380V輸出（固定值，接線柱） 一組，

三、使用說明：

1、 接通三相四線AC380V

2、 將輸出DC300V接至負載

3、 將輸出調節旋扭逆時針旋轉至零位。

4、 檢查並確認接線無誤

5、 將電源開關閉合

6、 緩慢調節輸出調節旋扭，將電壓升起到達合適值。

7、 試驗完畢後，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢後，才能開始解線。
