驍龍625

驍龍625

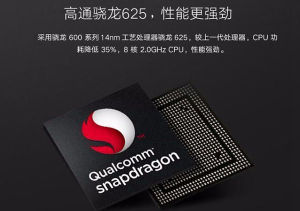

驍龍625是高通(Qualcomm)首款採用14nm製程打造的八核心處理器,也就是處於和驍龍820一樣的工藝節點並且同樣支持Quick Charge 3.0快充技術。 驍龍625雖然隸屬於驍龍600系列,但是驍龍625使用了最新一代的14nm工藝製程,與上一代的驍龍617相比,功耗節省35%,配備了八顆Cortex-A53處理核心,主頻高達2GHz。

基本信息

發布時間

驍龍625驍龍625
2016年2月11日,高通驍龍625處理器發布。

性能

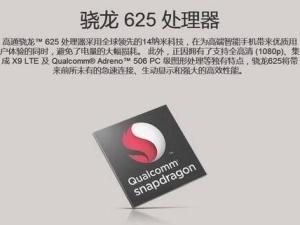

高通驍龍625處理器,採用A53八核心設計,其單核頻率最高可達2.0GHz,14nm FinFET製程,而GPU部分則是Adreno 506。最高支持2400萬像素攝像頭,4K視頻拍攝,支持快充技術。

續航

驍龍625

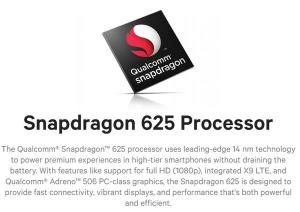

驍龍625處理器採用了先進的14nm製程工藝,相比之下,同樣定位中端的驍龍617則依舊使用著老舊的28nm工藝製程。可見在發熱以及功耗控制方面,驍龍625有著天然的優勢。

另外,驍龍625也是驍龍600系列中,繼驍龍650和驍龍652之後第三款支持4K視頻錄製的處理器,並且配備了雙ISP,最高支持2400萬像素攝像頭。驍龍625最高支持Cat.7 LTE網路,能夠實現最高300Mbps的下行速率和150Mbps的上行速率,並且也支持802.11 ac Wi-Fi。GPU方面,驍龍625配備了Adreno 506,並且支持高通Quick Charge 3.0高速充電協定。
