頻率值指周期現象在單位時間內出現的次數。頻率不僅是周期現象的一個基本參數,而且是電子測量的一個重要參量。某瞬間的頻率值稱為瞬時頻率值;在一段時間內取平均的頻率值,稱為平均頻率值。與其他物理量的測量相比,頻率值的測量精度最高(可達10-13),測量範圍也最寬(從低於10-4赫的極低頻到高於5×1014赫的光頻)。

頻率值測量

正文

頻率值的測量方法分為直接法和比較法兩大類。
直接法 利用電路的頻率回響特性來測量頻率值。任何具有適當頻率回響特性的可調無源網路都可用來測量頻率值。直接法的優點是簡單、價廉,但測量精度不高。直接法又分為電橋測頻法、諧振測頻法和電流測頻法。

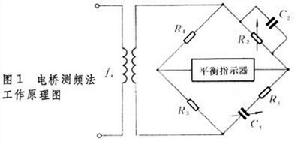

① 電橋測頻法:利用測頻電橋測量低頻信號的頻率值(圖1)。調節C1和R2,使電橋在被測頻率值上平衡,此時可得到被測頻率fx
頻率值測量頻率值測量

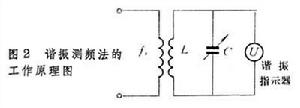

頻率值測量② 諧振測頻法:利用諧振迴路測量高頻(微波)信號的頻率值(圖2)。調節C使迴路在被測頻率值上諧振,此時,可得到被測頻率值fx
頻率值測量頻率值測量

頻率值測量③ 電流測頻法:利用電路產生正比於輸入信號頻率值的電流。測出電流值即可求得被測頻率值。
比較法 通過與參考頻率相比較來確定被測頻率值。這種方法的測量精度較高,它主要取決於參考頻率的精度和判斷兩者關係所能達到的精度。比較法又分為示波器法、差拍法和計數器法。
① 示波器測頻法:利用示波器作指示(如觀察利沙如圖形)來直接比較被測頻率和參考頻率或其諧波、分諧波。
② 差拍測頻法:利用已知參考頻率fr與被測頻率信號進行差拍,然後測出差頻值fd而求得被測頻率值fx(圖3)。被測頻率值fx為
頻率值測量頻率值測量
fx=fr±fd
差拍測頻法可以用由標準頻率進行校準的可變頻率振盪器作為參考頻率源以擴大可測頻率範圍;用外差接收法以提高對被測信號幅度的靈敏度;也可以使用差頻內插技術或通過測量差頻的周期時間來求得差頻值。
③ 計數器測頻法:利用電子計數器測量被測頻率值或其周期。
頻率穩定度時域測量中所使用的方法,如頻差倍增、比相、雙混頻時差法等,都適用於頻率值的測量(見頻率穩定度測量)。
校頻指對頻標的頻率值進行校準。校頻可以利用高頻、甚低頻、羅蘭-C、電視和衛星的標準時間頻率信號作為參考信號(見時間同步與頻率同步)。
