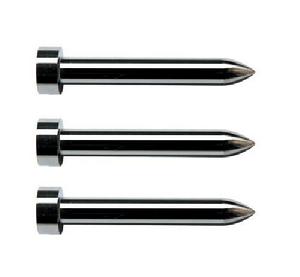

頂針[模具配件]

頂針（英文：Die thimble）是塑膠模具配件，用 於塑膠模具中。 頂針亦可叫推桿、鑲針、中針、托針等，有時候車床用的頂尖也被叫做頂針。

用途

1）在塑膠模具中，將產品從模具上分離下來，也是最常用的；

2）硬質合金頂針如鎢鋼頂針等，則可以用來通較長較細的孔；

頂針[模具配件]

3）頂針也叫頂尖那是裝配在車床或磨床上，用來支持工件並使工件圍繞它轉動的頭部圓錐形金屬圓棒，但是與塑膠模具配件的頂針是完全不一樣的東西；

4）塑膠模具頂針也可用於模具裡面,它可以起到穩固作用,被叫做鑲針。

種類

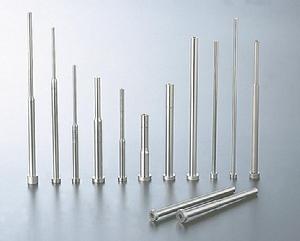

塑膠模具頂針的種類有：圓頂針、托針、標準頂針、非標準頂針等。

材質

塑膠模具頂針的材質有SKH51、SKD61、SKD11、65Mn等。

SKH51頂針韌性較SKD61較優；SKD61頂針可以耐1600℃高溫，SKD61頂針表面氮化處理後可以很好的提高頂針的耐磨性，65Mn的頂針因為其品質較差，品質較脆容易斷，大部分塑膠模具已不裝配和使用65Mn材質的頂針。

頂針的材料包括金屬、皮革、橡皮、木頭、玻璃或瓷。早期的頂針有時會以鯨骨、角、象牙製成，天然材質包括石材、貝等材質。使用鑽石、藍寶石或紅寶石的頂針則非常少見。

類型

車床、磨床頂針的標準型號：固定頂針的標準是GB/T9204.1-1988，迴轉頂針的標準是JB/T3580-1998。

頂針及配套塑膠模具的設計標準：

1.頂針小於3㎜的要用兩節頂針。

2.用桿頂出的頂塊，要求桿鑲入頂塊8㎜。頂塊必須有導套，導套要有固定。

3.碰到小頂塊不能用螺絲固定的，請設計用銷子定位。

4.頂片的R角一定要設計。

5.在模具既可以用頂片也可以用頂針脫模的情況下，優先考慮頂針。

6.頂針的透刀剩20-25㎜。

7.頂針板的左右間隙透刀0.5㎜。

8.頂針板必須有下導柱和垃圾釘。

9.頂針板復位儘量優先考慮頂出配件（除客戶要求彈簧 ）。

10.頂出儘量採用大一點的頂針（受力和壽命） 。

11.能用斜頂使產品自動脫的前提下，儘量避免用氣頂。

12.型芯、型腔氣門要設計同心（尤其透明產品）。

13.模具設計仔細計算頂出距離，避免導致頂出行程不足。

14.沒有原樣的產品要認真仔細的考慮頂出位置和頂出方式。

15.油缸頂出的模具要將油缸放頂針板上。

16.氣門安裝要從下往上拆卸的。

17.推管里芯子儘量不要螺絲固定，必須用壓板固定。

18.斜面上的頂針，頂針台階設計成長巴形，避免D字形加工不便。

19.斜頂滑腳的固定螺絲下的板設計穿，拆卸方便。

20.復位桿對面位置要設計墊塊鑲入。（加工方便，耐碰）

21.300㎜以下的模具頂出孔設計￠45mm；大於300㎜的模具設計￠60mm（大模具看情況）。

22.400㎜以上的模具頂出孔要5個以上。

23.氣頂在斜面上的用D字形氣頂。

24.斜頂和方小直頂塊4角要成R角（減少摩擦）。

25.脫料板能設計成頂圈式的儘量設計成頂圈式的。
