概述
靜壓式液位計採用先進的隔離型擴散矽敏感元件製作而成，直接投入容器或水體中即可精確測量出水位計末端到水面的高度，並將水位值通過4-20mA電流或RS485信號對外輸出。靜壓式液位計DATA-51系列廣泛套用於城市供排水、污水處理、地下水、水庫、河道、海洋等水位監測領域。

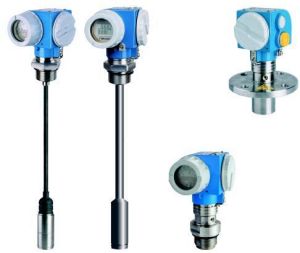

靜壓式液位計DATA-51系列
靜壓式液位計DATA-51系列特點
◆靈敏度高，回響時間≤1ms。◆精度等級高，可達0.1級。
◆全不鏽鋼密封結構，IP68防水。
◆聚氨酯導氣電纜，耐高溫、耐腐蝕。
◆體積小巧，便於安裝、投放。
技術參數
量程：0～5,10,15,20,25,30m或定製精度等級：0.1%FS；0.5%FS（可選）
穩定性能：±0.05%FS/年；±0.1%FS/年
過載能力：150%FS
零點溫度係數：±0.01%FS/℃
滿度溫度係數：±0.02%FS/℃
防護等級：IP68
輸出信號：RS485、4-20mA（可選）
供電電源：9V～36VDC
環境溫度：-10℃～80℃
存儲溫度：-40℃～85℃
結構材料：外殼：不鏽鋼1Cr18Ni9Ti密封圈：氟橡膠
膜片：不鏽鋼316L電纜：φ7.2mm聚氨酯專用電纜
靜壓式液位計電氣連線示意圖進口靜壓式液位計的工作原理和技術優勢:
靜壓式液位計的兩線制液位變送器由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。靜壓式液位計的探頭構造是一個不鏽鋼筒芯，底部帶有膜片，並由一個帶孔的塑膠外殼罩住。靜壓式液位計的液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然後再由陶瓷感測器（附著在不鏽鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出
側裝靜壓式液位計靜壓式液位計可以分為投入式和側裝式兩種
液位計靜壓式液位計（靜壓液位計/液位變送器/液位感測器/水位感測器）是一種測量液位的壓力感測器．靜壓式液位計（液位計）是基於所測液體靜壓與該液體的高
液位計度成比例的原理，採用國外先進的隔離型擴散矽敏感元件或陶瓷電容壓力敏感感測器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。
靜壓式液位計（液位計）適用於石油化工、冶金、電力、製藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕鬆地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
工作原理：
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，感測器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不鏽鋼將液體的壓力引入到感測器的正壓腔，再將液面上的大氣壓 Po 與感測器的負壓腔相連，以抵消感測器背面的 Po ，使感測器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
功能特點：
◆穩定性好，滿度、零位長期穩定性可達 0.1%FS/ 年。在補償溫度 0 ～ 70 ℃範圍內，溫度飄移低於 0.1%FS ，在整個允許工作溫度範圍內低於 0.3%FS 。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35MA 以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數：
測量範圍：
工藝: 擴散矽 陶瓷電容 藍寶石 電容任選
分體式一體式可選
量程: 0---0.5---200米
輸出: 4---20mA (2線制)
供電: 7.5---36VDC 推薦24VDC
投入式靜壓液位計可靠防腐並帶有陶瓷測量單元的探頭，用於淨水、污水及鹽水的物位測量。
套用
主要用於靜壓式物位測量的壓力感測器(變送器)，可提供以下三種類型：
外徑=22mm（0.87in）：適用於測量飲用水和小口徑的管道
外徑=42mm（1.66in）：重型探頭，採用齊平式膜片易於清洗，適用於污水處理廠
外徑=29mm（1.15in）: 體積無要求的水罐等
性能和優點
其機械結構對過載及腐蝕性介質具有高抵抗性
高精度、長期穩定的陶瓷電容和進口擴散矽測量單元
密封的電子模組及雙濾波壓力補償系統可抵抗氣候現場變化的影響
電子模組可輸出4...20mA信號並同時帶有過壓保護的模組
選擇集成的溫度感測器Pt100可同時進行物位及溫度的測量
相應的附屬檔案可提供完整的測量方案
技術優勢
靜壓式液位計的技術優勢：靜壓式液位計最大200m量程，不鏽鋼探頭、陶瓷隔膜、橡膠密封，長期穩定性≤0.15%/年，防爆型可選。
靜壓式液位計可以分為投入式和側裝式兩種。
套用指南
投入靜壓式液位計適用於裝在井、明渠和塔體中的潔淨或有污染的化學用水的連續液位的測量。靜壓式液位計能夠非常簡單的安裝在已經存在的罐、塔或者深井之中，並且特別適合於潛水泵的控制。
特點
靜壓式液位計產品特點：
●採用帶聚亞安脂或ETFE纜線材質的316SS感測器，270英鎊的拉力纜線
●擁有方便維護的通氣管和過濾器
●投入靜壓式液位計LD32帶有隔離裝置，防止膜損害
技術參數
兩線制投入靜壓式液位計參數
量程：-SX01：0.34bar(0-3.4m)
-SX11：0.69bar(0-7m)
-SX21：1.0bar（0-10.4m）
-SX31：1.38bar(0-14m)
精度：±0.25％滿量程
供電：10—28VDC
環繞阻抗：900Ω@28VDC
輸出：4~20MA，兩線制
標定：無，固定量程
過程溫度：-18℃--80℃
溫度補償：-18℃--80℃
理論壓力：滿量程兩倍
損害壓力：大於滿量程的35倍
安裝螺紋：1/2”NPT
外殼等級：NEMA6（IP67）
感測器材質：LD31:316SS，316LSS，Buna-N/PVC
LD32:316SS，316LSS，Buna-N
纜線材質：-S3X1:PU聚亞安脂；-S4X1:ETFE(特氟龍)
纜線類型：2芯，帶禁止，通風管
等級：本質安全型
一級1區A,B,C,D組；
二1區E,F,G組；
三級1區
T4@80℃環境
