霧化儀概述
名稱：霧化儀英文名：Fogging Tester
學術別名：霧化測試儀，霧化檢測儀，霧度檢測儀。
適用範圍：適用於汽車、飛行器等內飾材料，如汽車內飾塑膠件、聚氨酯、紡織品、皮革、膠粘劑、非織造布、熱可塑性彈性體等材料在高溫下其揮發性成分蒸發情況的評價，亦可用於車前氙氣燈高溫霧化現象的測定。
霧化儀簡介
霧化/可冷凝組分(fogging/condensate)是汽車內飾件和材料排出的揮發物質在玻璃上的冷凝。汽車內裝飾材料如皮革、塑膠、紡織物以及粘結材料的膠粘劑等，都含有一些揮發性物質，尤其是在陽光的照射下，車內溫度升高，會加劇這種揮發。揮發氣體在汽車窗戶或擋風玻璃上凝結，造成視線不良，會影響駕駛者的視線和行車安全；還有些揮發物質會對人體有害，影響駕乘者的身體健康。為了合理控制揮發性物質的產生，對用於汽車內飾的材料進行霧化試驗是十分必要的，成霧值超出標準指標的材料將不可以用於汽車內飾。70年代歐洲一些大的汽車廠已開始對汽車內飾件的成霧特性進行研究，80年代初德國汽車標準起草委員會及合成材料標準起草委員會聯合組成“成霧性”工作組，對成霧性的測試方法及方法的再現性進行了系統研究，並於1992年發布了相應標準DIN75201《Determination of the windscreen fogging characteristics of trim materials in motor vehicles》。隨後美國機動車工程師協會及國際標準化組織在DIN75201 基礎上進行了部分修改也頒布了相關標準ISO 6452及SAE J1756。根據上述標準世界主要汽車製造企業都頒布了成霧性測定的企業標準，並對汽車內飾件的成霧特性提出了相關要求。
目前各企業管控現狀
通過對汽車內裝飾材料進行霧化試驗，實現對這些材料中可揮發性物質的控制，來有效地降低車內環境污染，已經成為汽車及汽車內飾材料生產企業控制產品質量的一個重要手段。
目前汽車內飾材料的成霧試驗標準國際國內有許多種，這些標準共涉及到了三種試驗方法：即光澤度法、重量法、霧度法。
企業標準
各種標準及所涉及試驗方法情況見下表：| 標準號 | 全稱 | 測量方法 |
| 大眾PV3015 | 《冷凝組份的測定》 | 重量法 |
| 大眾PV3920 | 《非金屬內飾材料霧度值測定》 | 霧度法 |
| 豐田TSM0503G | 《冷凝組份的測定》 | 光澤度法、重量法 |
| 德國DIN 75201 | 《汽車內部設備所用材料霧化性能的確定》 | 光澤度法、重量法 |
| 美國SAE J1756 | 《確定汽車內飾件霧度特性的測試方法》 | 光澤度法、重量法 |
| 國際ISO 6452 | 《橡膠、塑膠、人造革—汽車內飾件霧度特性的測定》 | 光澤度法、重量法 |
| 中國QB/T 2728 | 《皮革 物理和機械試驗 霧化性能的測定》 | 光澤度法、重量法 |
| 日產NES M0161 | 《內裝材料起霧性試驗方法》 | 霧度法 |
| 三菱ES-X83231 | 《內飾材料的成霧性》 | 霧度法、重量法 |
| …… | …… | …… |
試樣在起霧杯中被加熱，並開始揮發，揮發氣體在已經被冷卻腔降溫的玻璃板或鋁箔上冷凝。冷凝過程結束後，取下玻璃板或鋁箔，通過對玻璃板或鋁箔的冷凝成分的霧化值或重量測量，並和未冷凝前的數據相對比，從而得出試樣的霧化揮發特性。霧化儀測試原理
霧化儀測試方法
光澤度法：試樣在起霧杯中被加熱所蒸發出的氣體冷凝在低溫玻璃板上，通過對玻璃板冷凝前後的光澤度值進行對比並計算，可得出試樣的成霧值。（標配）霧 度 法：試樣在起霧杯中被加熱所蒸發出的氣體冷凝在低溫玻璃板上，通過對玻璃板冷凝前後的霧度值進行對比並計算，可得出試樣的成霧值。（另購）
重 量 法：試樣在起霧杯中被加熱所蒸發出的氣體冷凝在低溫鋁箔上，通過稱量鋁箔冷凝前後的重量變化，可得出試樣霧化－凝結物的重量。（標配，天平另購）
霧化儀參數介紹
設備技術特徵
寬範圍、高精度控溫裝置輕鬆實現非標測試6個試驗位設計，可同時進行試樣試驗和空白試驗
設備運行穩定，為用戶提供準確可靠的檢測數據

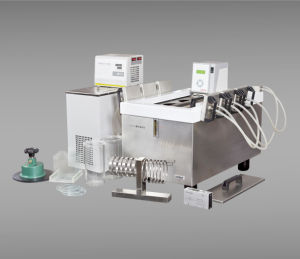

儀器結構
主要由高溫恆溫槽、低溫恆溫槽、冷卻盤、起霧杯、起霧玻璃板、測量計、取樣器及附屬檔案組成，可完成採樣、加溫、冷凝、測試等試驗過程。操作步驟
準備試樣→開啟高、低溫浴槽並達到設定溫度→清洗起霧杯及起霧玻璃板→放置試樣→放置起霧玻璃板或鋁箔→放置冷卻腔→兩槽保持設定溫度、並正常運轉至試驗要求時間→取下玻璃板或鋁箔，放至規定時間→測量玻璃板的光澤度、霧度或鋁箔的重量→比對數據並得出最後結果技術指標
高溫槽溫度範圍：室溫～150℃ （室溫～280℃另購）
霧化儀高溫槽控溫精度：±0.1℃ （150℃）
低溫槽溫度範圍：0～100℃
低溫槽控溫精度：±0.1℃
高溫槽外形尺寸：670 mm(L) × 490 mm(B) × 540 mm(H)
低溫槽外形尺寸：400 mm(L) × 220 mm(B) × 520 mm(H)
高溫槽淨重：32kg（不包括導熱介質）
低溫槽淨重：15kg（不包括導熱介質）
電源：AC 220V 50Hz
符合標準
DIN 75201 、ISO 6452、SAE J1756、QB/T 2728、BS EN 14288、 PV 3920、PV 3015、ES-X83231、NES M0161、D45 1727、GM 9305P、TSM 0503G 等多項標準。產品配置
標準配置：主機、恆溫控制器、光澤度儀、壓樣環、燒杯、氟橡膠密封圈、膠圈固定環、方形玻璃板、圓形玻璃板、鋁箔、鋁箔取樣器、蓋板、玻璃板架、取樣器、載熱油、鄰苯二甲酸二辛酯（DOP）、附屬檔案掛架選購件：霧度儀、電子天平（0.01mg）、燒杯、氟橡膠密封圈、方形玻璃板、圓形玻璃板、鋁箔、鋁箔取樣器、玻璃板架、載熱油、鄰苯二甲酸二異葵酯（DIDP）、鄰苯二甲酸二辛酯（DOP）
