電鍍電源

 電鍍電源是將工頻交流電變換為不同電壓、頻率和波形的直流電設備。在晶閘管整流器中主要套用“整流”技術，在高頻開關電源中既套用“整流”技術又套用“逆變”技術。電鍍電源主要由主電路和控制電路組成。

正文

供各種電鍍槽用的電源。電鍍大致可分為直流電鍍、 周期換向電鍍和脈衝電鍍等。早期的電鍍電源是交流電動機-直流發電機機組,20世紀80年代以來已逐漸被 電力電子器件組成的電鍍電源取代。
直流電鍍電源 　為低電壓、大電流直流電源， 電壓一般不超過48V， 要求連續可調；輸出 電流可高達數千安。電鍍電源均由市電直接供電。為了提高整機的 功率因數，直流電鍍電源的 整流電路大都採用 不控整流電路，而調壓則由接在主 變壓器前側的交流 調壓器完成。考慮到電鍍電源的低電壓、大電流的特點，整流電路常採用雙反星形帶平衡 電抗器電路。調壓器大都採用無級 自耦變壓器，可用 電機遙控操縱，缺點是電刷易磨損，調節器回響速度慢。用飽和電抗器作為調壓器的缺點是功率因數低。用 晶閘管三相交流調壓器調壓時，同樣存在功率因數低的缺點，但回響速度及控制效果等均優於上者。

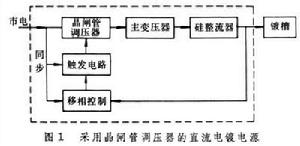

根據電鍍工藝要求的不同，直流電鍍電源往往要完成以下控制功能：恆電流自動控制、恆 電壓自動控制、自動恆流穩壓控制、恆電流密度控制和安培小時控制等。圖1是直流電鍍電源採用晶閘管調壓器時的控制框圖。 為了提高整機功率因數，矽整流器採用不控整流，其電壓、電流的輸出反饋至移相控制環節。按電鍍工藝對電流、電壓的不同要求，改變晶閘管調壓器的移相控制角，從而改變了主變壓器的輸入及輸出電壓，也即改變了 矽整流器的直流輸出電壓或電流。
鍍鐵電源與一般電鍍電源的要求不同。鍍鐵的起鍍階段，需供給可調不對稱單相 交流電，在不斷電的情況下，由交流電鍍轉換為直流電鍍。
在直流電鍍中，電解液中金屬正離子在被鍍件所處的陰極上得到電子還原成金屬，並沉積在陰極表面形成鍍層。這樣使陰極附近的電解液金屬正離子濃度有所降低，從而減慢了電沉積的速度。因此，直流電鍍使用較大的電流密度不但提不高鍍速，反而使陰極上氫氣析出量增加，電流效率降低，鍍層質量變壞。

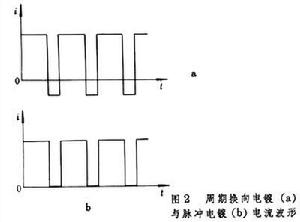

周期換向電鍍電源和脈衝電鍍電源為了提高鍍槽陰極電流密度和電流效率，從而提高沉積速率和鍍層質量，克服直流電鍍帶來的弊病，除改變電鍍工藝外，又在直流電鍍的基礎上發展了各種電流波形的電鍍，其中以周期換相電鍍與脈衝電鍍最為典型。其 電流波形分別如圖2a、b所示。 這些 電鍍方法和直流電鍍的根本區別是鍍液中金屬離子不是持續地在陰極上極積，而是隨電鍍的外電源的 周期性變化，使鍍液中陰極表面的金屬離子濃度也發生周期性變化。這樣在電流正向時間內在陰極附近迅速降低的金屬離子濃度,在間歇或反向期間又迅速得到補充和恢復,所以使允許的電流密度相對直流電鍍有所提高。
周期換向電鍍用電源的整流電路通常用 晶閘管全控電路。
中國也已有脈衝電鍍電源的系列產品,其中MDD系列脈衝電鍍電源的輸出電源為方波，峰值電流為20A、50A、100A、200A；輸出電流脈衝頻率為50～1000Hz；最小通斷比為1/2、2/5、1/5、1/10等。採用GTO自關斷元件的脈衝電鍍電源也已問世。隨著脈衝電鍍的不斷完善，脈衝電鍍電源正在向大電流、 脈衝頻率及脈衝寬度連續可調、脈衝換向等方向發展。



特點

     1、體積小、重量輕：
 體積與重量為可控矽電鍍電源的1/5-1/10，便於您規劃、擴建、移動、維護和安裝。
 2、節能效果好：
 開關電源由於採用了 高頻變壓器，轉換效率大大提高，正常情況下較可控矽設備提高效率10%以上，負載率達70%以下時較可控矽設備提高效率30%以上。
 3、輸出穩定性高：
 由於系統反應速度快（微秒級），對於網電及負載變化具有極強的適應性，輸出精度可優於1%。開關電源的工作效率高、所以控制精度高，有利於提高產品質量。
 4、輸出波形易於調製：
 由於工作頻率高，其輸出波形調整相對處理成本較低，可以較方便的按照用戶工藝要求改變輸出波形。這樣對於工作現場提高工效，改善加工產品質量有較強作用。

配圖

電鍍電源



電鍍電源

電鍍電源的安裝調試與維護

 電鍍電源的安裝調試

     1、將電鍍電源安放好，並保持機體穩定；保證電源的通風狀況良好—電源前後左右0.5m以內不要有任何物體；為了提高電源的使用壽命應該盡力避免讓電源直接暴露在充滿粉塵或者腐蝕性氣體的空氣中，並且應該遠離產熱源和潮濕地帶。環境溫度在25℃到40℃之間，空氣濕度為5%到70%。
     2、檢查電源的外殼有無鬆動，以及電源各連線埠是否在運輸過程中遭到損壞，三相空氣開關處於斷開位置（警告：若是發現有任何損壞問題，應該及時與廠家聯繫，不可冒然開啟電源）。
     3、找出電源輸入線，確認輸入線在運輸過程中無損壞，接好引線，將遠控線對好插座的凹凸部位插牢並鏇緊。
     4、在電源的外殼上有接地標誌：將電源的外殼接地，預防靜電。
     5、將功率調節鏇鈕逆時針鏇轉到底（即最小狀態）。
     6、閉合空氣開關，此時風扇開始轉動並且電源指示燈亮。
     7、順時針鏇轉調節按鈕，電壓表度數隨著增加，工作指示燈亮。
     8、將調節鏇鈕調到最大，此時電壓表應指示額定電壓值，電流表根據負載大小做出相應指示。
     9、斷開空氣開關，關閉電源。
     10、機器正常工作時，外殼由於電源內部高頻磁場的影響，會產生渦流使外殼發熱，並且有靜電，屬於正常現象。
     以上是寧波市鎮海躍陽電器廠躍陽系列電源的基礎安裝和初始的檢查，如果有些電源需要特殊注意的我們會在給您發貨的同時給予特殊提醒，對於以上各步驟中出現的問題，請客戶速與廠家聯繫。

 電源的檢修與維護

     在電鍍電源的使用過程中，用戶需要根據使用的環境定期對電源進行檢修和維護，下面根據我廠的一些經驗簡單的介紹下維護和檢修的步驟：
     A、打開電源箱之前需要斷開外部電源30分鐘。
     B、打開電源箱之後，清掃各部分的塵埃，可用乾布或者毛刷，也可以用壓縮空氣吹試，但應注意氣壓不可太高，以免損壞元器件。
     C、檢查電源是否正常，檢查空氣開關分段是否可靠。
     D、檢查風扇工作是否異常，有無雜聲。
     E、檢查輸出銅排有無氧化的現象，要及時進行處理。
     F、檢查螺絲，螺帽有無異常鬆動的情況等。
     G、對於水冷電鍍電源，如果發現機器有水流出，應檢查水路中是否漏水，應擰緊卡簧。
